近期罗老师开始了直播带货，虽说时间不久，但是每次取得的成绩却不容小觑。从首秀超过1.1亿元的交易总额到直播带货倍思氮化镓快充，2小时销售10000台，可见他的人气之高，不言败的精神也着实让粉丝们佩服。

作为锤子科技的创始人，罗老师的公司虽已被字节跳动收购，但是相关的数码产品研发却没有因此停滞。最近充电头网拿到了锤子一款20000mAh的45WPD双向快充移动电源，这款充电宝不仅容量大，而且支持45W双向PD快充，此外还配有两个USB-A口，均支持18W快充输出，非常实用。下面我们就对这款移动电源进行拆解，看看如今的锤子产品做工如何。

一、锤子45W双向快充移动电源外观

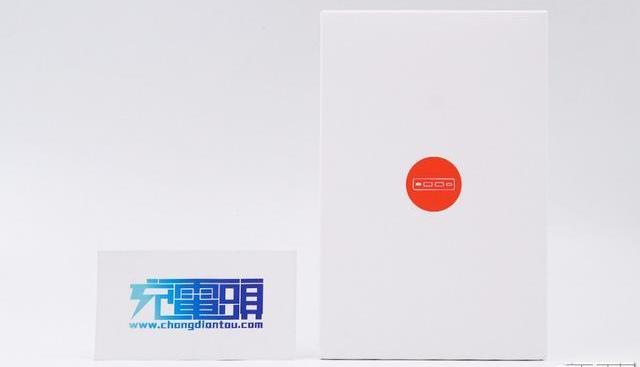

包装盒正面中心有红底加移动电源输出端简图组成的logo标识，此外无其它信息，设计简单。

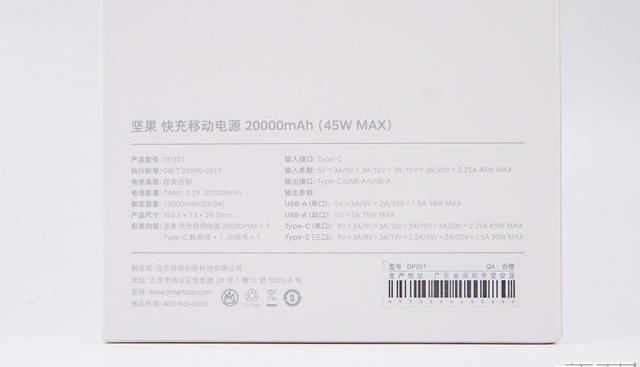

盒子背面标印有产品的规格参数信息。

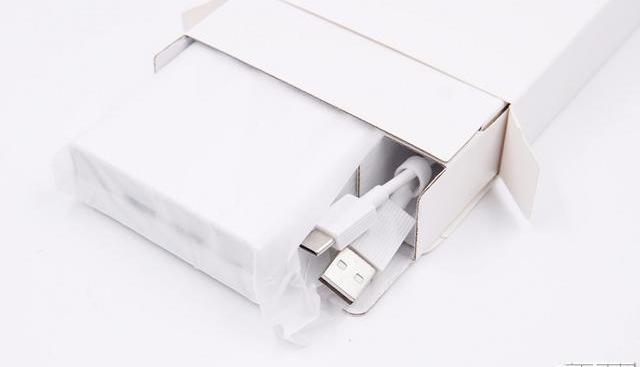

包装盒内部还有硬质纸盒用来放置移动电源和数据线，移动电源外套有防尘塑料袋。

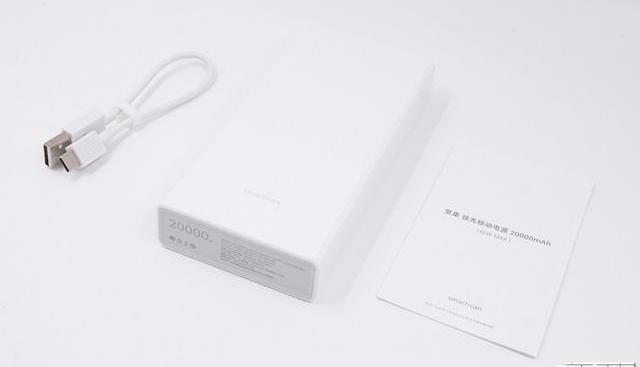

包装内含移动电源、USB-AtoUSB-C数据线以及使用说明书。

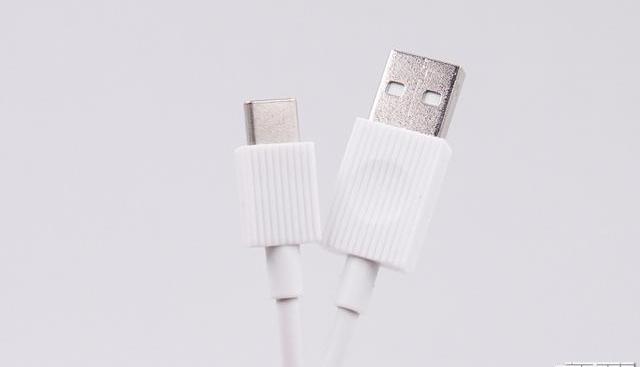

数据线两端做了抗弯折处理，线头塑料外壳采用条纹加凹面设计，方便插拔使用以及增加手感。

移动电源机身壳采用波浪形外观造型设计，表面哑光处理，机身边角弧面过渡不硌手，产品整体使用手感好。

北京朝阳法院强制执行首次涉及数字人民币账户:金色财经报道，据人民法院报消息，北京朝阳法院强制执行首次涉及数字人民币账户。韩某因做生意先后四次向程女士借款，共计200万元，却因投资失利无法按期偿还，程女士将韩某诉至北京市朝阳区人民法院，此案经调解结案。由于韩某无力还款，程女士向法院申请强制执行，案件受理后，法院依法向韩某发送执行通知书、财产报告令，依法查封韩某所有的上千件文玩工艺品。

执行法官张帆在和韩某沟通中了解到，韩某开立有数字人民币账户，目前账户内还有余额。由于数字人民币目前无法直接查询、扣划，故执行法官把双方当事人约至法院，程女士当场开立数字人民币账户，韩某将账户余额2000元转账到程女士数字人民币账户。在案查封韩某的文玩工艺品也将通过司法拍卖陆续拍出，用于偿还程女士。[2023/6/20 21:50:05]

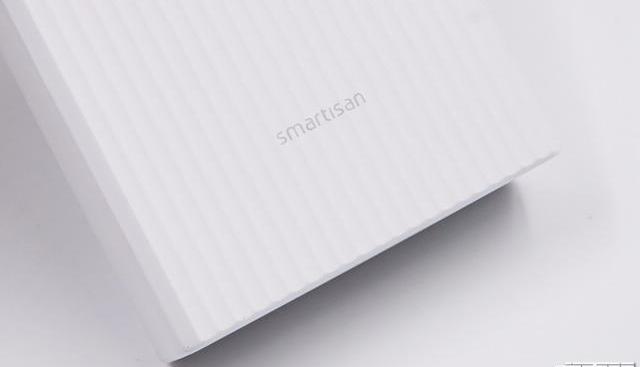

机身正面下端印有锤子的“Smartisan”英文品牌。

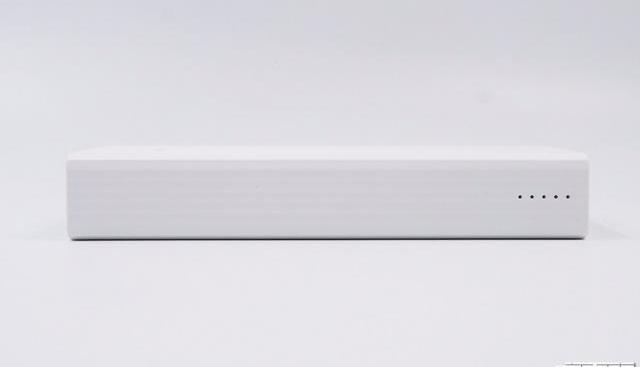

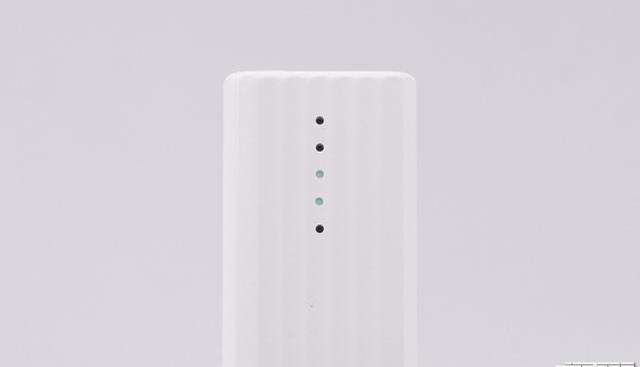

机身侧面靠近输出端处设有LED指示灯。

五颗LED灯中，上面四颗为电量指示灯，并且采用的是走马灯式电量显示方式；最下面一颗为快充指示灯，当移动电源进入快充状态时才亮。

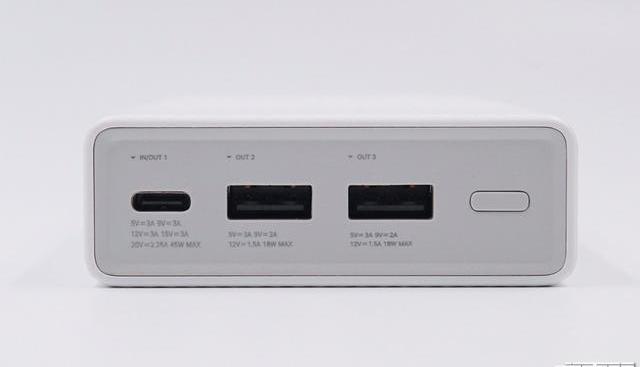

输的顶面配备2A1C三个USB接口以及电源开关键。三个接口均采用黑色胶芯，接口旁还标有相应的规格参数。

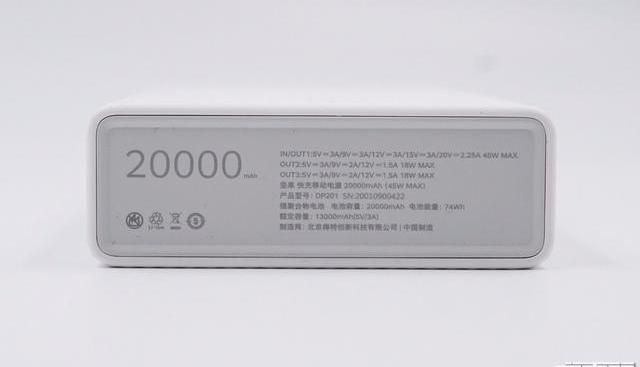

底部外壳上印有移动电源的规格参数产品型号：DP201SN：20010900422电芯类型：锂聚合物电池电池容量：20000mAh电池能量：74Wh额定容量：13000mAh制造商：北京得特创新科技有限公司

美国财政部副部长：FTX崩盘凸显了全球加密监管的必要性:金色财经报道，美国财政部副部长Wally Adeyemo周四表示，FTX的内爆表明美国需要与其他国家合作制定国际加密法规，此类法规对于确保保护投资者、消费者和金融稳定非常重要。他说，“加密是一种全球现象，这意味着我们将不得不与我们的国际合作伙伴密切合作，在一个框架内设计监管制度，帮助我们确保在考虑像加密货币这样的创新时保护全球经济。”[2022/12/2 21:16:40]

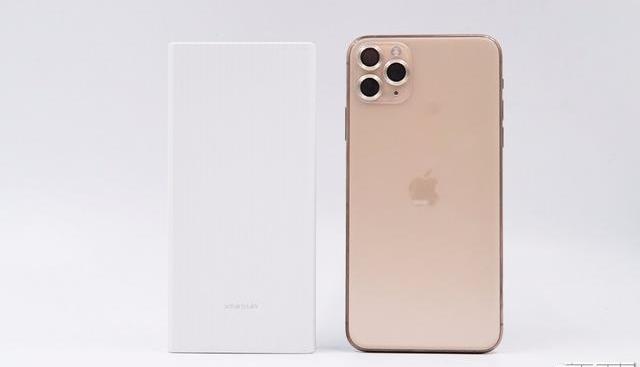

和苹果iPhone11ProMax大小比较，两者大小相当。

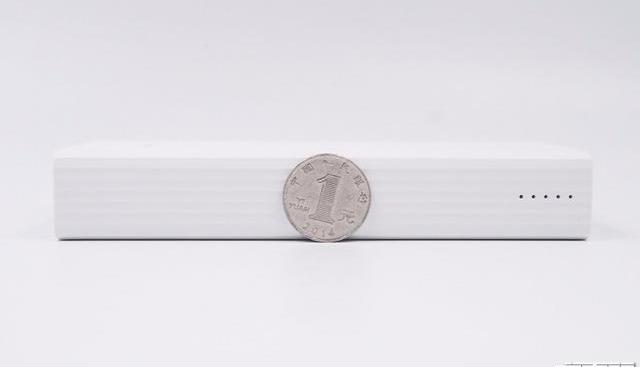

厚度比一元硬币直径一样。

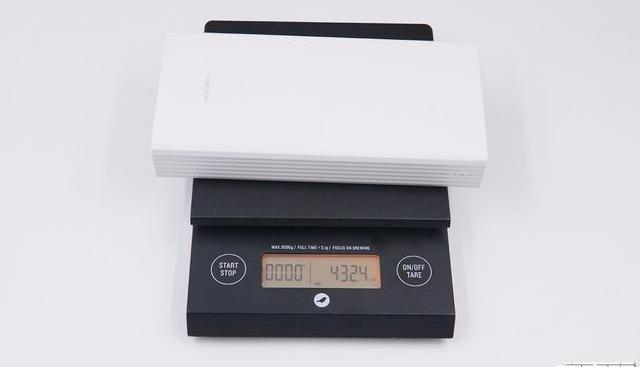

净重约为432g。

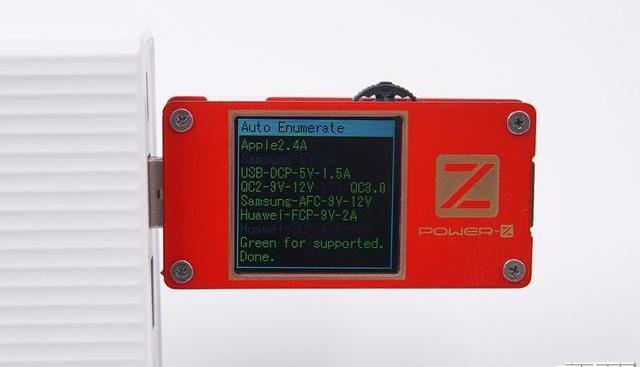

使用ChargerLABPOWER-ZKT001检测两个USB-A口的输出协议，发现它们都支持Apple2.4A和DCP协议，以及QC2.0、QC3.0、AFC、FCP多个快充协议。

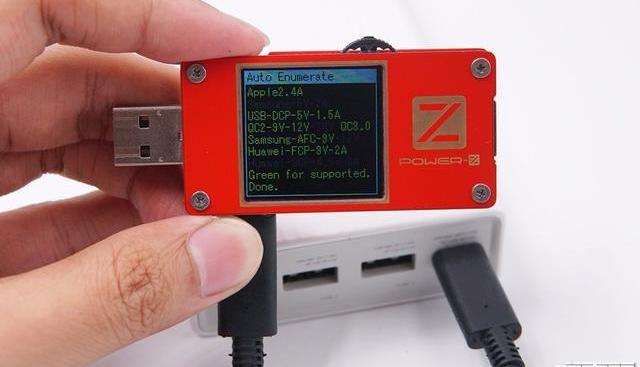

另外使用KT001检测USB-C口的输出协议，发现C口同样支持Apple2.4A、DCP、QC2.0/3.0、AFC、FCP这些协议。

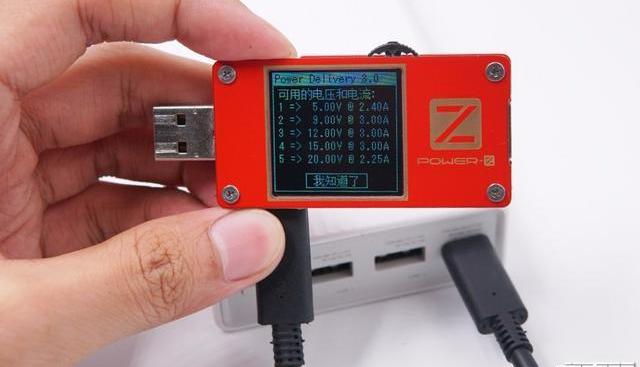

除此之外，其PDO报文显示USB-C口还支持USBPD3.0快充标准，具备5V2.4A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。

PeckShield：DigiDaigaku CEO 推特账户攻击者盗取的 MAYC#5738 已售出:金色财经报道，PeckShield 发推表示，DigiDaigaku CEO 推特账户攻击者盗取了 MAYC #5738 NFT，并在 OpenSea 上以 11.45 WETH 的价格出售，获利近 1.8 万美元。[2022/11/3 12:13:10]

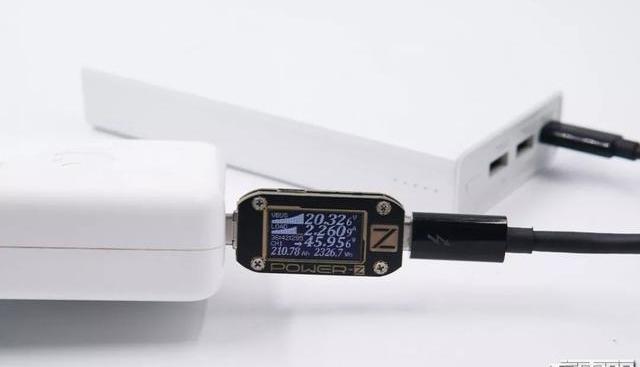

输入方面，使用苹果61W充电器给移动电源充电，电压20.32V，电流2.26A，充电功率约为45.95W，成功开启PD快充。

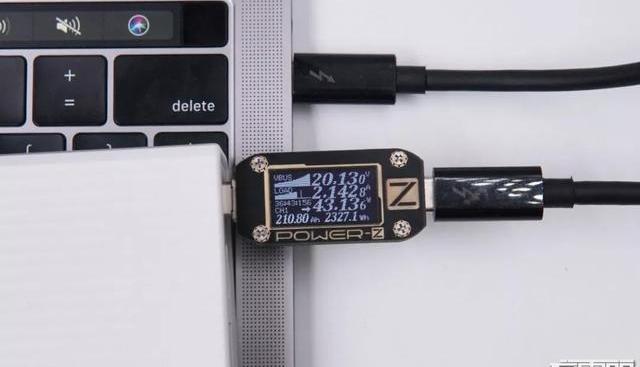

输出方面，使用锤子这款移动电源给MacbookPro充电，电压20.13V，电流2.14A，充电功率约为43.13W，成功开启PD快充。

二、锤子45W双向快充移动电源拆解

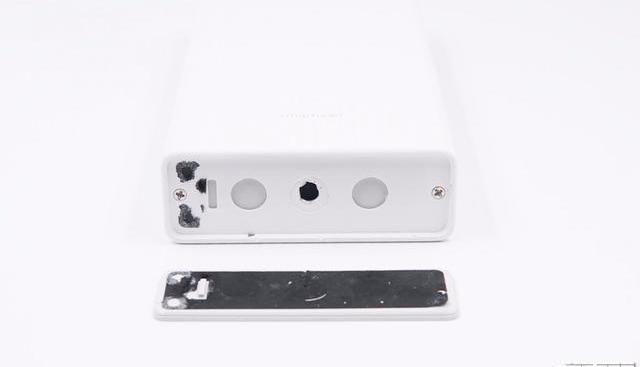

底部外壳使用黑色双面胶粘贴固定，拆下后可以看到机身壳两侧有螺丝进行固定。

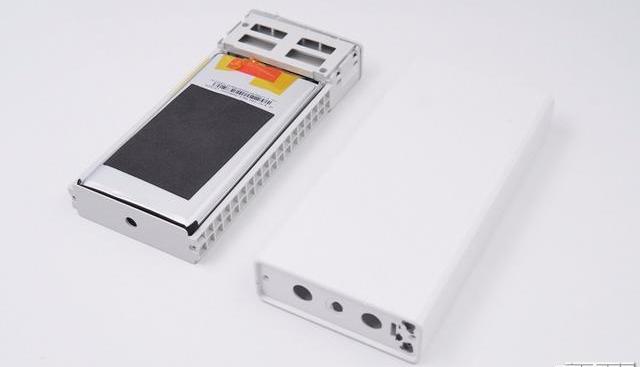

拆下螺丝即可从另一端将塑料支撑框架抽出。

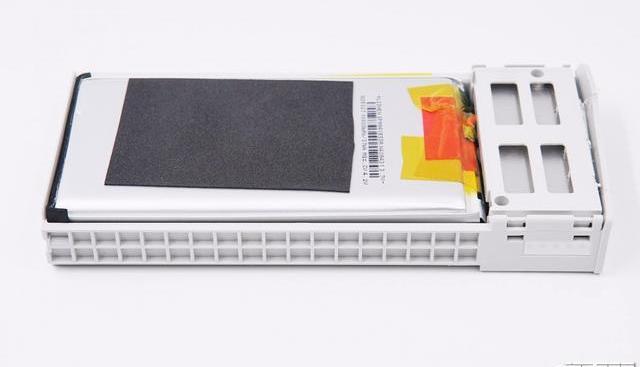

支撑架头部有保护塑料板，对角使用螺丝固定，并镂空设计防止内部积热，此外还有固定槽用来放置电芯，电芯贴有泡棉胶保护。

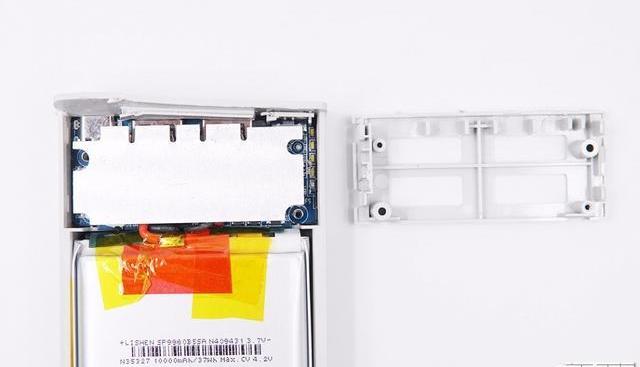

拆掉保护塑料板，PCB板上配有大块金属散热片帮助散热。

在散热片和PCB板之间有导热垫导热。

数据：58246238枚BUSD从未知钱包转入币安:金色财经报道，WhaleAlert数据显示，58,246,238枚BUSD（约58,246,238美元）从未知钱包转移至币安。[2022/9/14 13:28:16]

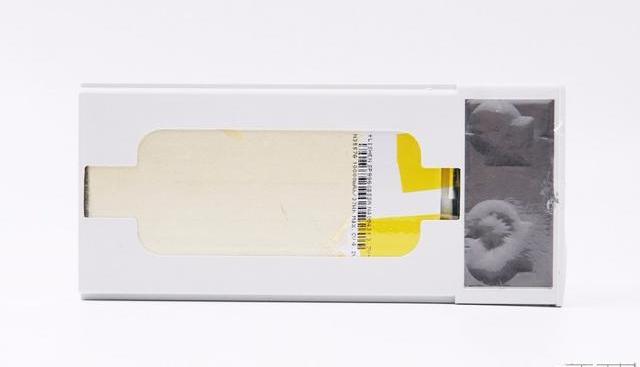

支撑架另一面头部贴有石墨导热贴纸，塑料板部分镂空，同样是为了帮助电芯散热。

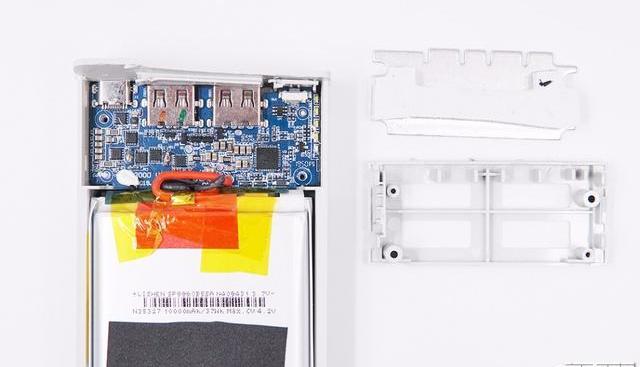

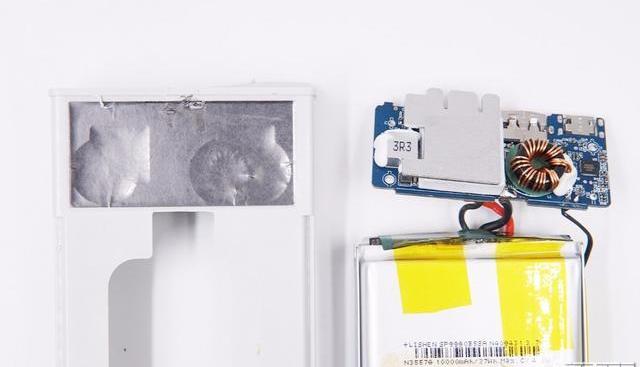

将电芯和PCB板取出，电路板背面同样有金属散热片和导热垫设计。

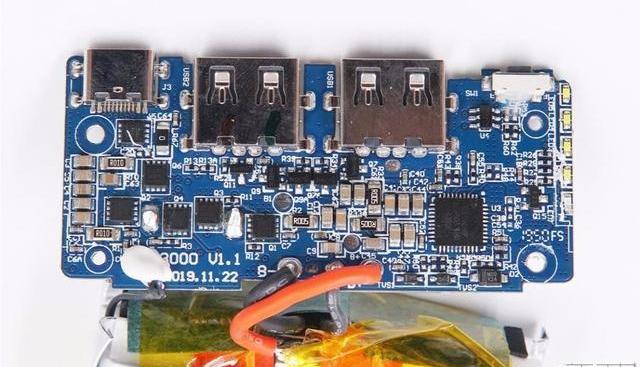

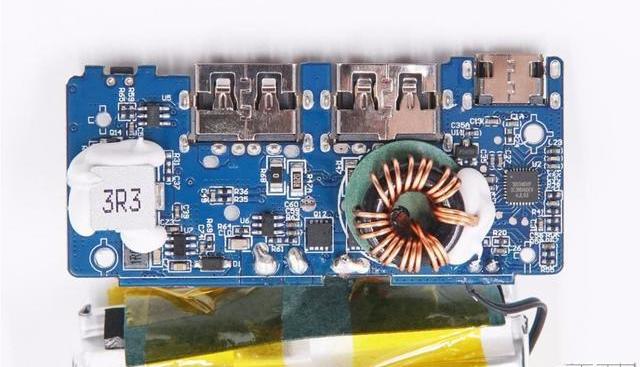

PCB板正面一览，两颗电感打胶固定。

PCB板背面一览。

经过对移动电源电路观察分析发现，锤子这款20000mAh45WPD双向快充移动电源采用两路电路设计，其中USB-C一路采用USBPD协议芯片搭配升降压控制芯片实现移动电源双向快充功能；另外两个USB-A口为一路由一颗升降压芯片进行控制输出，单口快充双口输出则智能分配功率。下面我们从输入端开始一一了解各个芯片信息。

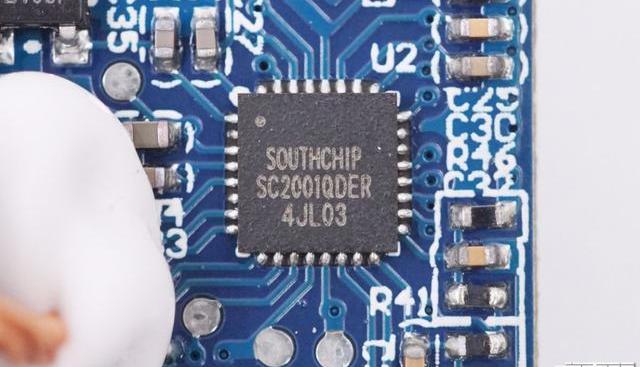

USBPD协议芯片采用南芯SC2001。这款芯片最多可支持五口输出，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPERVOOC等多种快充协议；且具有30V的额定电压和多重内置保护，包括过热保护、恒功率、恒流和过压保护，以确保系统的安全运行。

此外SC2001内部集成了门驱动器、10bitADC以及高精度放大器，可以将外部组件数量降到最少；适用于充电器、车充、移动电源、多口充等产品领域，已获各大厂青睐，并在逐步送样中。此前充电头网已经对南芯SC2001做了相关报道。

Numen Cyber与 InsurAce达成战略合作:6月30日消息，近日，Numen Cyber网络安全公司与InsurAce.io正式建立战略合作，双方就Web3安全领域进行了深入探讨并签署战略合作协议。

Numen Cyber Technology总部位于新加坡，是一家Web3安全及网络威胁检测和响应的解决方案提供商，其技术团队由来自全球范围内的行业顶级安全专家组成，曾多次向世界顶级互联网公司和知名区块链项目报告数个高危安全漏洞。

InsurAce多链DeFi保险协议， 现已推出多种风险保险，其使命是让每个人的加密资产更加安全，协议旨在保护DeFi、NFT用户免受Web3中的投资和交互风险。[2022/6/30 1:41:56]

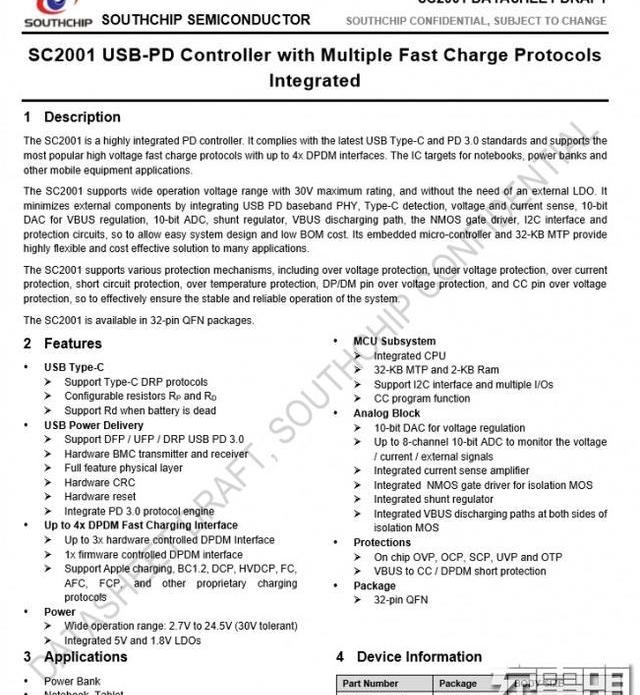

南芯SC2001资料信息。

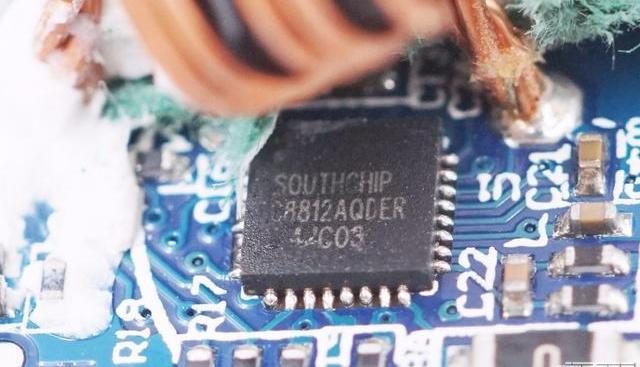

南芯SC8812A高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bitADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积，控制电路板背面四颗开关管进行电压转换。

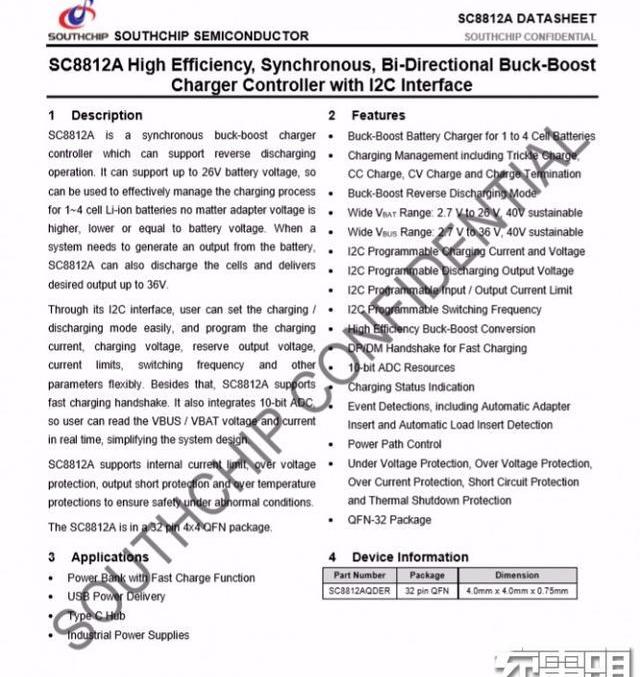

南芯SC8812A资料信息。

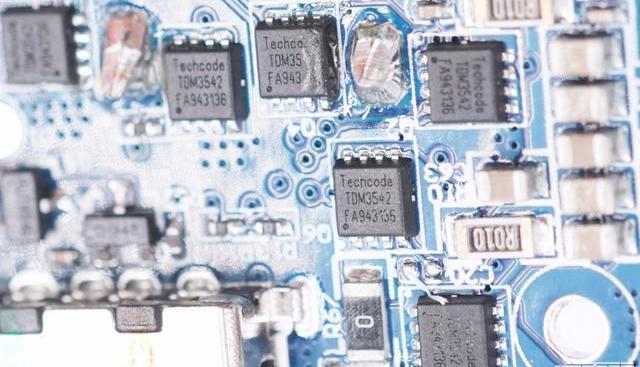

六颗Techcode泰德TDM3542NMOS管，其中四颗用于同步升降压电压转换，右下角两颗作为USB-C口切换保护开关。

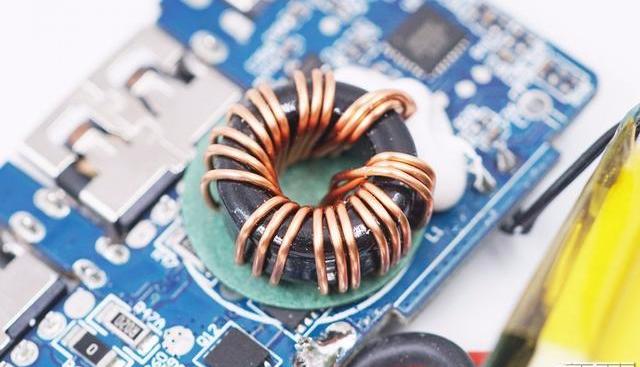

升降压电感打胶固定，并且和电路板之间有青稞绝缘纸隔离，细节讲究。

HYCON宏康锂电保护芯片，HY2120，用于移动电源内部2串电池组的保护。

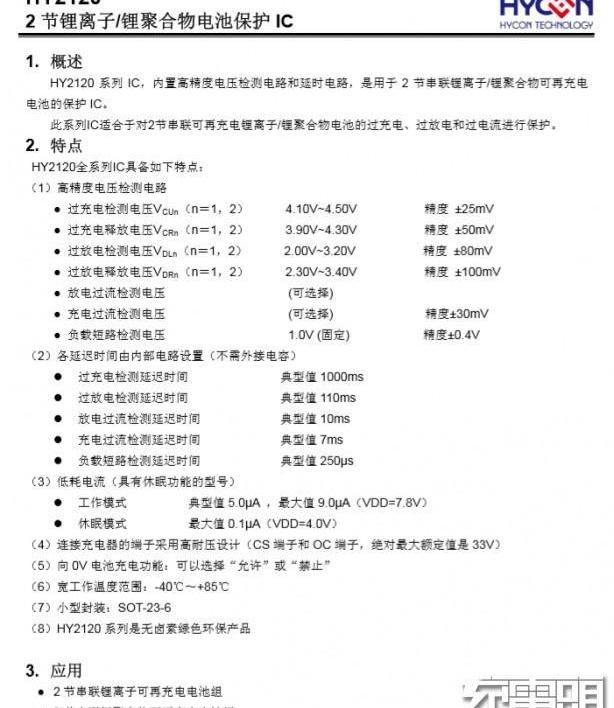

HYCONHY2120详细资料。

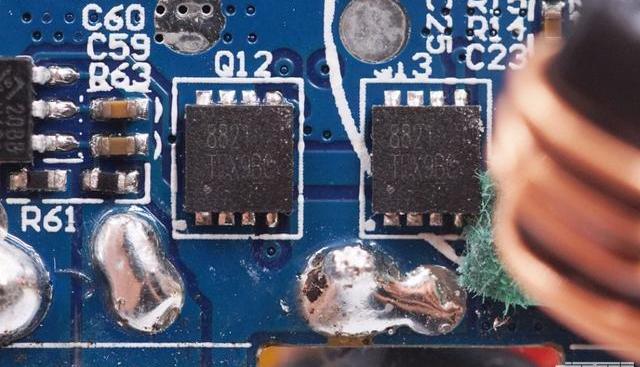

两颗丝印8821锂电保护MOS管并联。

钰泰ETA30002串电池均衡IC，采用电感均衡，可提供最大2A的均衡电流，最高传输效率92%，均衡精度30mV，自动检测电池是否平衡，并且支持电池过电压保护。

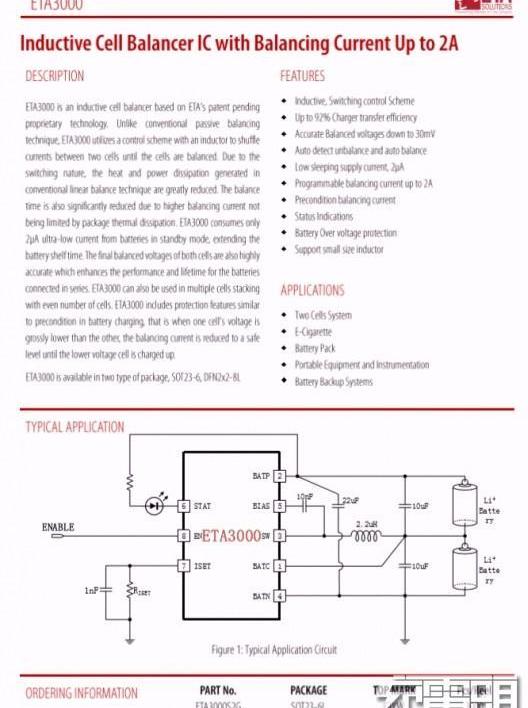

钰泰ETA3000详细资料。

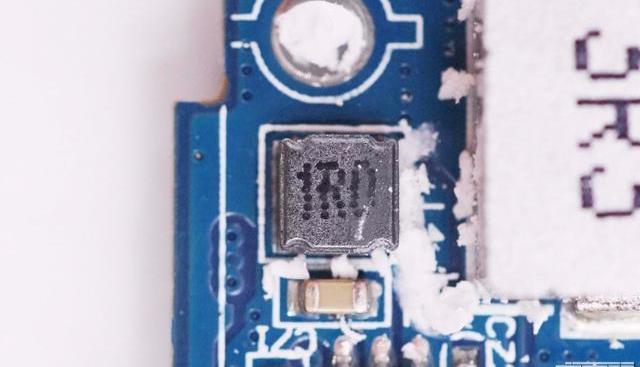

1R0工字电感，用于配合钰泰ETA3000进行电池均衡。

两块电芯之间配有热敏电阻进行温度监测，并且打胶以及粘贴胶带固定。

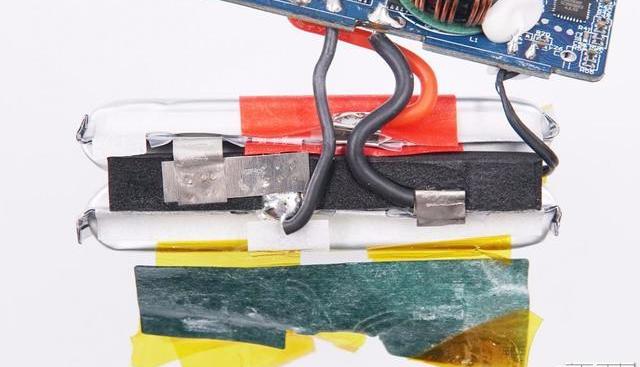

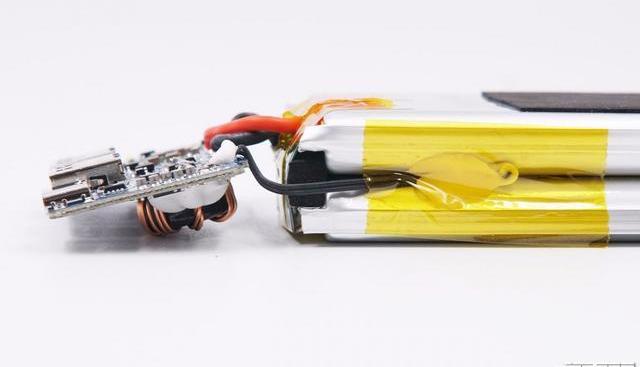

电池采用二串结构，极耳处使用海绵填充，镍片点焊连接，外部包裹青稞绝缘纸绝缘保护。

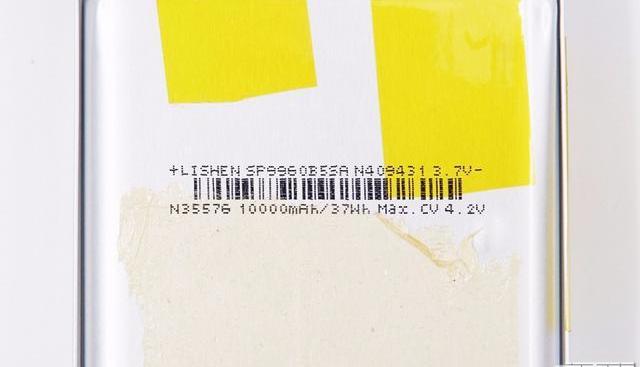

电芯上标有有相关参数信息，LISHEN3.7V电池，10000mAh，37Wh。

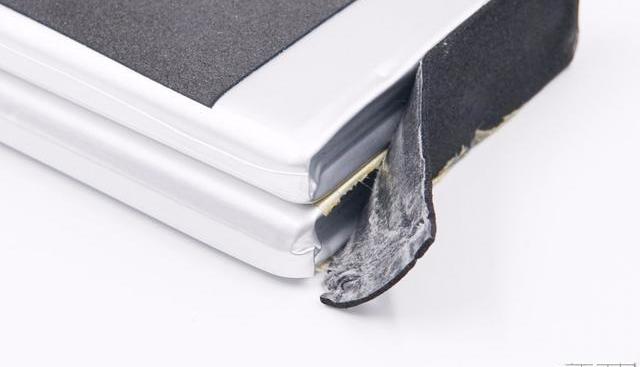

电芯底部贴有泡棉胶保护。

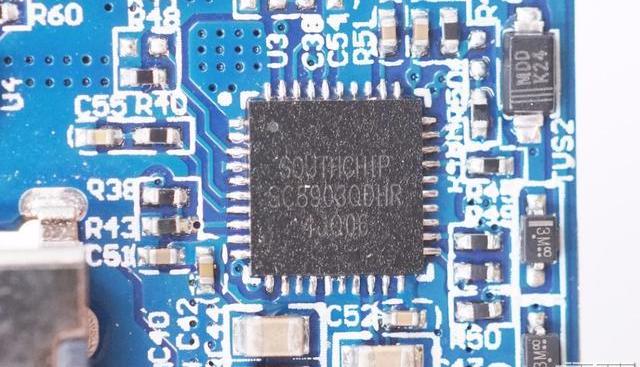

双USB-A口升降压输出采用南芯半导体的同步降压芯片SC8903。该芯片是一颗内部集成四管H桥的高效率同步升降压转换器，支持最高24V工作电压，支持动态输出电压控制，开关频率可调节，具有可编程的输入和输出电流限制，支持多种保护功能。

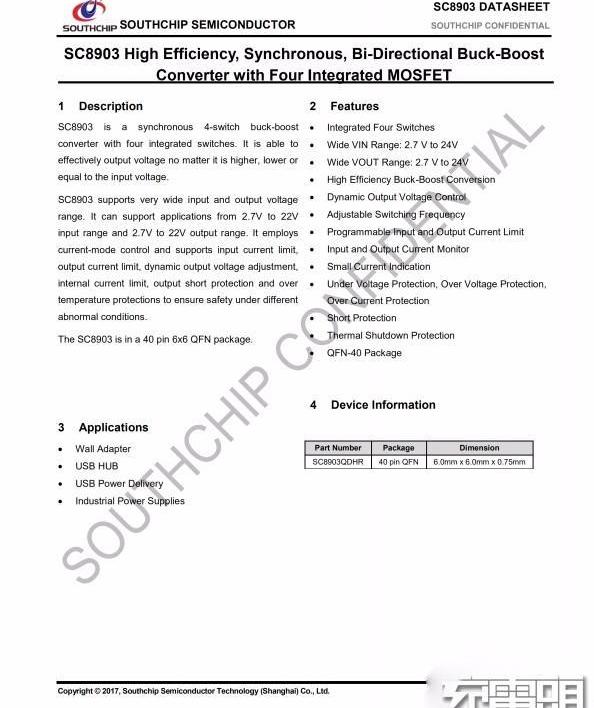

南芯SC8903规格资料。充电头网了解到，南芯SC8903此前已被AnkerPowerCoreFusionPD超级充MOMAX66WUSBPD充电器等产品采用。

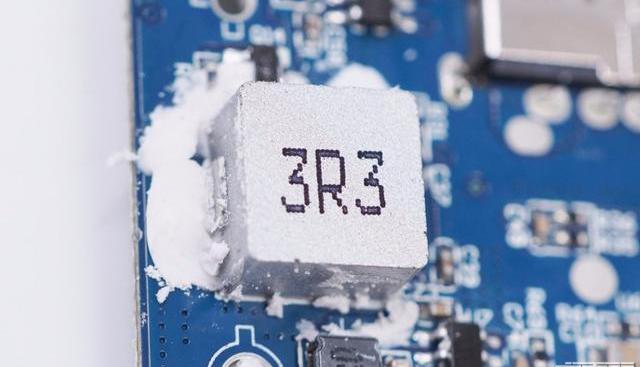

3R3合金电感特写，用于SC8903升降压，打胶固定。

USB-A接口协议芯片采用天钰FP6601Q。FP6601Q是一款快充协议芯片，支持高通QC3.0/2.0与华为FCP，通过监控USBD+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

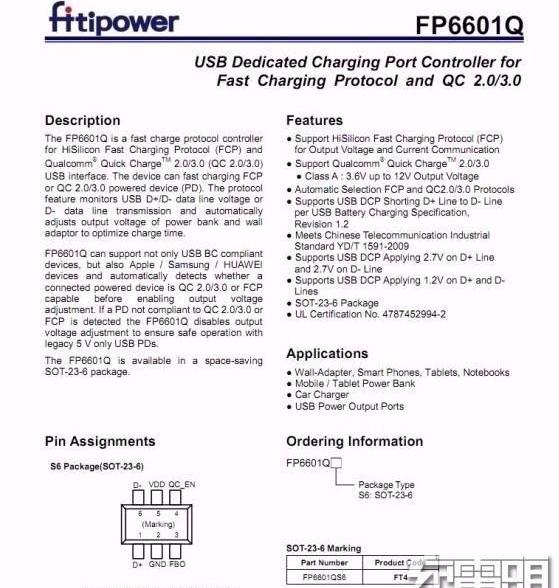

天钰FP6601Q资料信息。

另一颗天钰FP6601Q，这里作为另一个USB-A接口协议芯片。

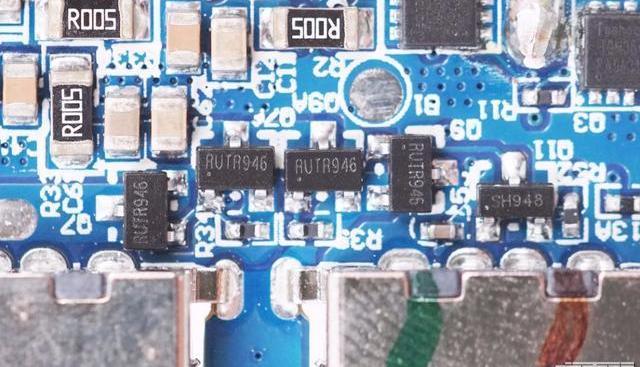

四颗丝印RUTR946MOS管，分别作为两个USB-A口的输出VBUS开关。

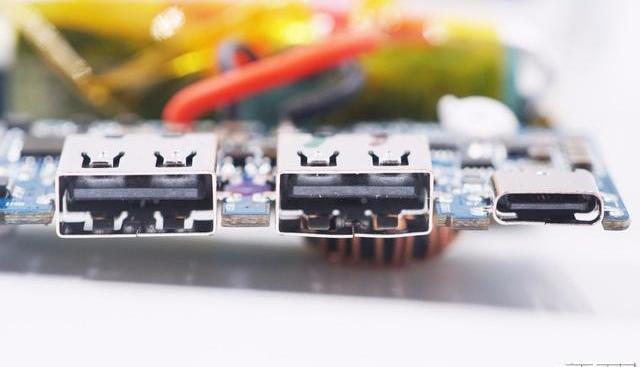

三个USB接口母座沉板过孔焊接。

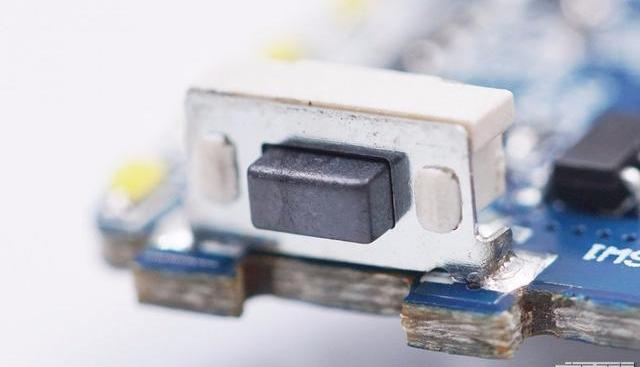

电源键贴片焊接。

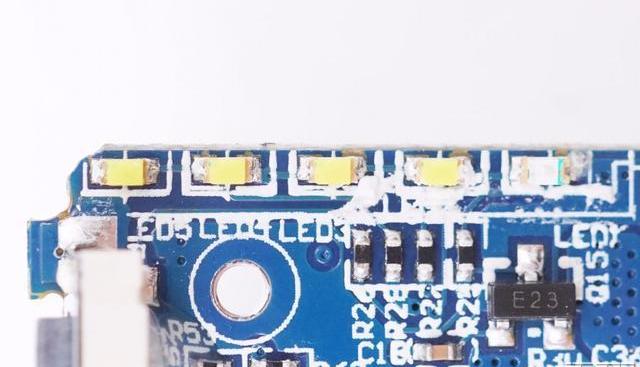

LED指示灯特写，最右边白色那颗为快充指示灯。

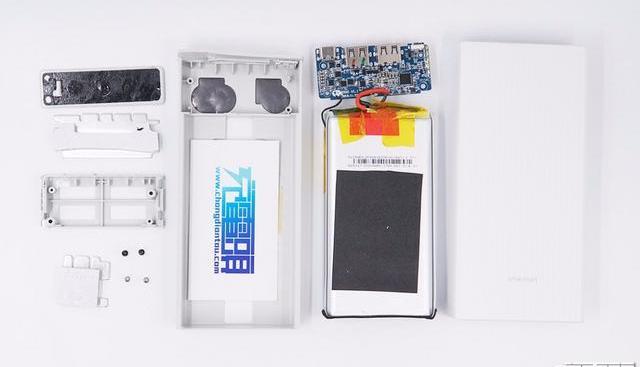

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解发现，这款锤子移动电源内部设计成两路电路进行工作。其中USB-C为一路，采用南芯SC8812A高效双向升降压方案搭配南芯SC2001协议芯片实现45WPD双向快充；另外两个USB-A口采用南芯SC8903同步降压芯片搭配天钰协议IC实现单口最大18W多口功率智能分配。电芯保护电路使用了宏康锂电保护IC，钰泰ETA3000进行电池均衡，并配有热敏电阻进行温度监测。

移动电源内部设有塑料支撑框架，保护性更好；PCB板正背面均配有导热垫和金属散热片进行导热，其中一面还额外贴有石墨导热贴纸，增强散热效果；板子上的电感打胶加固；电池组极耳处贴有青稞绝缘纸以及绝缘胶带；产品细节讲究，整体做工扎实。

锤子这款45W双向快充移动电源三个USB接口均支持QC2.0/3.0、AFC、FCP快充协议，C口还支持USBPD3.0快充标准，具备5V2.4A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，最大45WPD快充可以满足多数手机以及部分轻薄笔记本电脑的充电需求，此外20000mAh容量保证了续航，适合携带出远门。
