百度近年来深耕智能音频市场，从初期的DuerOS智能语音交互系统，到与众多合作品牌推出内置DuerOS的智能语音产品，再到目前已推出多款小度在家自有品牌的智能语音产品，在智能音箱市场已经分得了一杯羹。

经过我爱音频网长期对百度智能音箱产品的追踪研究，我们已经拆解分析了百度之前发售的7款智能语音音箱产品，以及小度在家智能屏X8带屏智能音箱，共8款智能音箱产品。

此次我爱音频网为大家拆解的是最新发布的小度在家智能屏Air，它的屏幕尺寸为5.45英寸，跟一部手机的屏幕尺寸相近，机身相对其他带屏音箱较小巧。小度在家智能屏Air支持视频通话、拨打固话，前置摄像头还能进行移动侦测抓拍；音箱内置语音助手，可以一句话播放多媒体平台的音视频资源。

此外，小度在家智能屏Air支持WiFi直连，内置蓝牙Mesh网关，可接入小度星球智能家居生态。下面就一起看看小度在家智能屏Air的详细拆解吧~

一、小度在家智能屏Air开箱

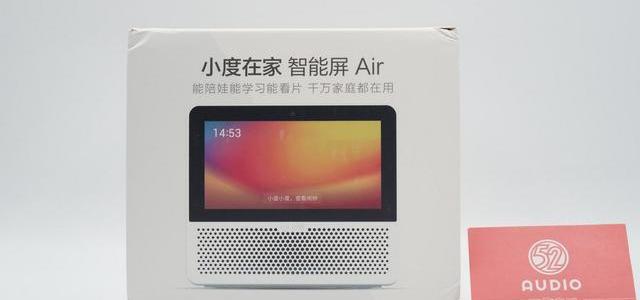

包装盒与此前相比又换了一个风格。正面是产品的渲染图，顶部写有产品名称“小度在家智能屏Air”，产品特色功能：能陪娃、能学习、能看片。

背面是一些产品基本信息和条码。

包装盒顶部是小度语音助手的功能介绍，包括：视频点播、音乐、视频通话、智能家居、儿童教育、播放百度网盘资源、看护助手、手势控制等。

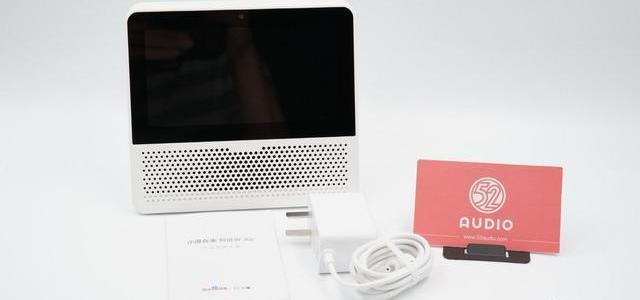

包装盒内物品，小度在家智能屏Air带屏智能音箱一台，电源适配器和产品使用手册。

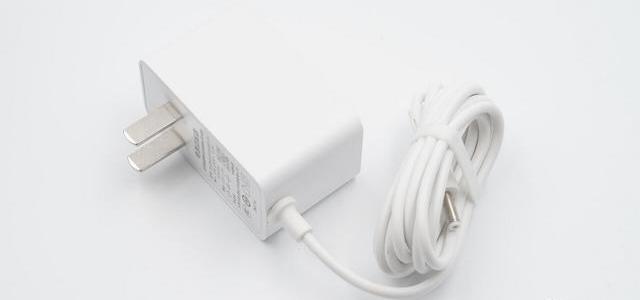

电源适配器与线缆为一体设计。

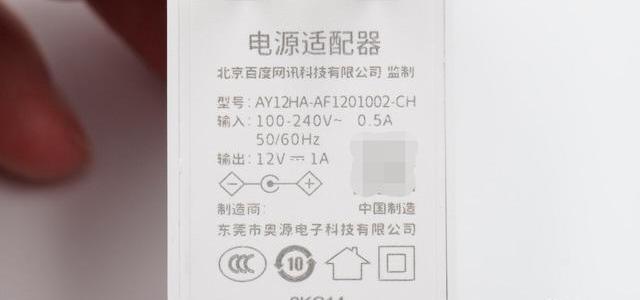

电源适配器型号：AY12HA-AF1201002-CH，输入100-240V~50/60Hz0.5A，输出：12V1A。制造商，东莞市奥源电子科技有限公司；北京百度网讯科技有限公司监制。

Yuga Labs：Mailchimp漏洞可能导致用户数据被访问但未被导出，将继续调查此事:1月19日消息，Yuga Labs在推特上表示：“我们最近了解到电子邮件平台Mailchimp发生了数据泄露，我们的账户是众多被泄露的账户之一。我们只使用过该服务几次，而且用途有限，但出于谨慎考虑希望分享以下信息。我们从Mailchimp了解到的情况：未经授权的行为者可能访问了我们帐户中的数据。但是，目前没有证据表明任何数据被导出。”

Yuga Labs称：“我们Mailchimp帐户中包含的数据是来自几个涉及有限人数的电子邮件活动的信息。Mailchimp严格地用于电子邮件通信，而不是NFT铸造。下一步我们将继续调查此事，如果我们认为用户的数据可能受到Mailchimp漏洞的影响，我们将通过Yuga Labs的电子邮件地址与相关用户联系。”

此前1月17日消息，Near发布安全提醒称，Mailchimp漏洞或将影响Near网页钱包。[2023/1/19 11:20:38]

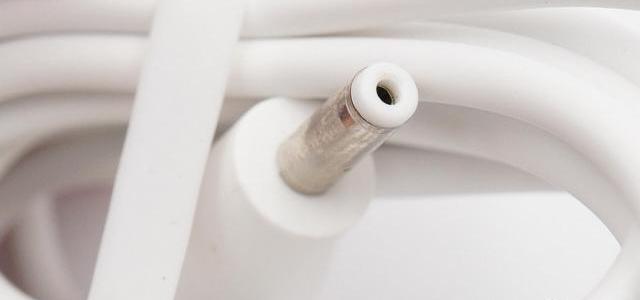

电源适配器采用DC圆口输出。

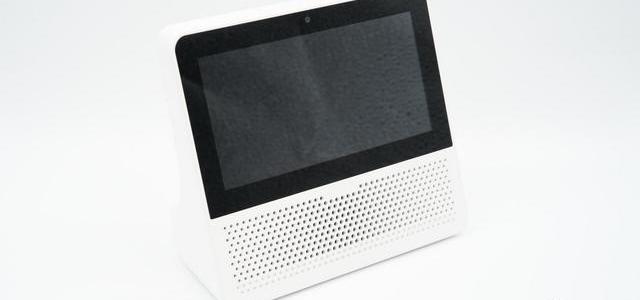

小度在家智能屏Air正面，顶部是屏幕区域，下面是扬声器的出音孔，外观比较简单直接。

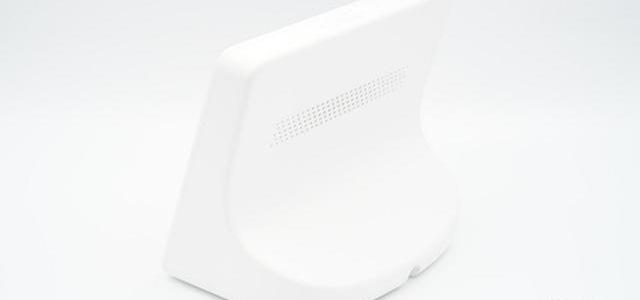

背面是白色的一体机身，上面有散热开孔。

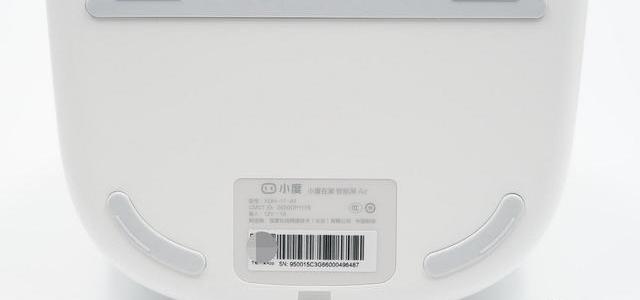

音箱底部有三条防滑胶条，沿曲线分布，标签上的信息有：小度在家智能屏Air，型号XDH-17-A1；输入12V1A；制造商，百度在线网络技术有限公司。

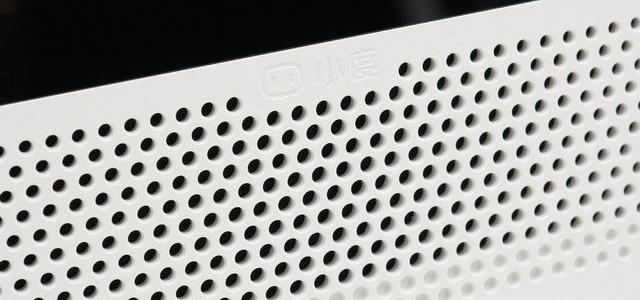

音箱正面出音孔上方，不太显眼的小度在家品牌Logo。

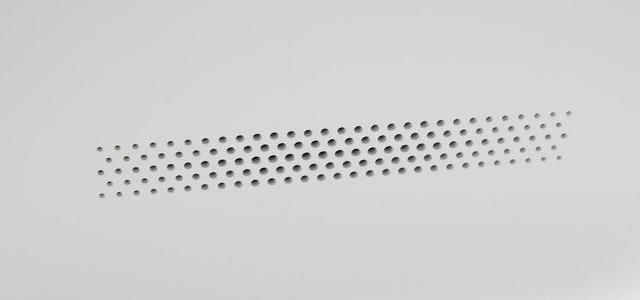

音箱背部的散热孔特写。

LayerZero推出全链区块浏览器LayerZero Scan:9月7日消息，跨链互操作性协议LayerZero推出全链（omnichain）区块浏览器LayerZero Scan，用户可通过该浏览器来查看其基于LayerZero协议的交易而无需通过多个区块浏览器查看。[2022/9/8 13:15:03]

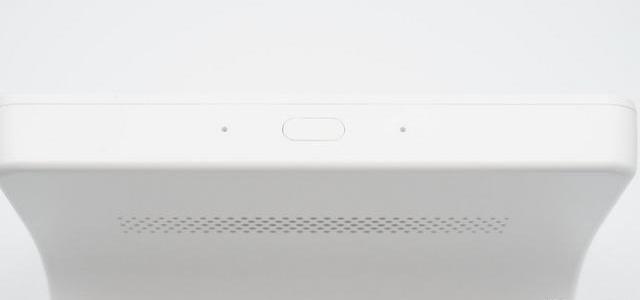

音箱顶部只有一个多功能按键，旁边是两个麦克风拾音孔，用来收集语音指令。

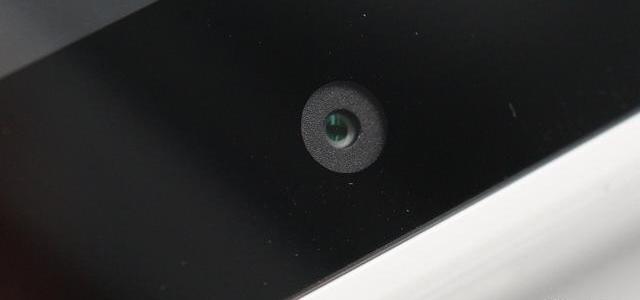

前置摄像头特写。

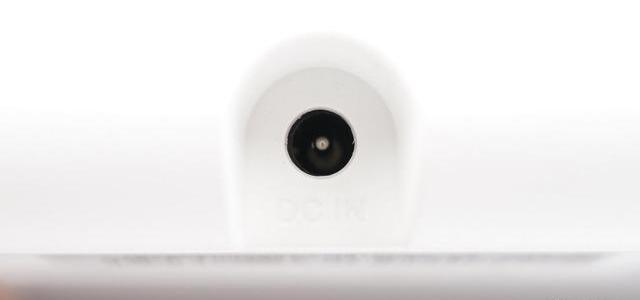

充电接口位于音箱背部的凹槽内。

二、小度在家智能屏Air拆解

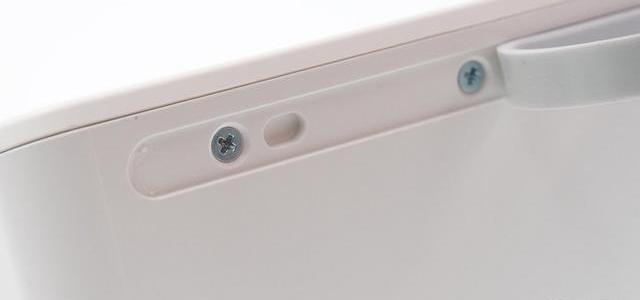

拆下音箱底部的防滑胶条，即可看到音箱正面盖板的固定螺丝。

卸下音箱正面的固定螺丝，打开正面盖板，有一排线与显示屏模组相连。

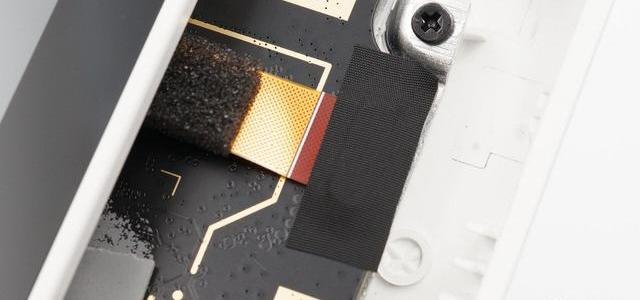

主板的排线座子上有一块黑色的防静电胶带粘贴固定。

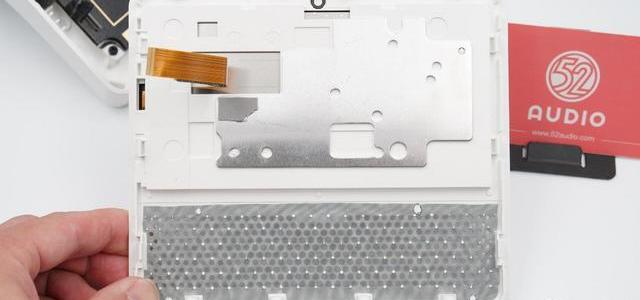

断开排线，取下外侧盖板，屏幕背面是一层铝合金散热板。

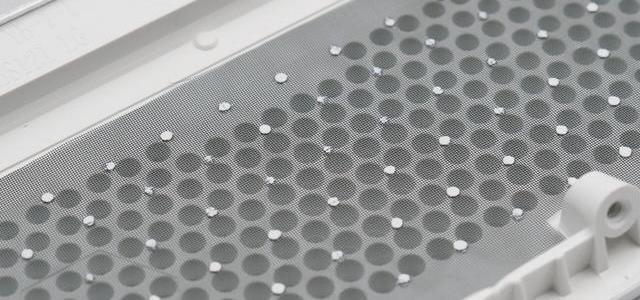

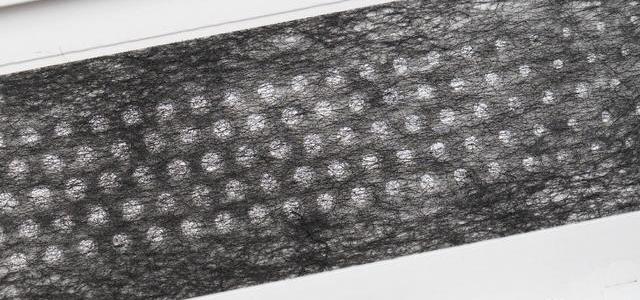

出音孔处的防尘网。

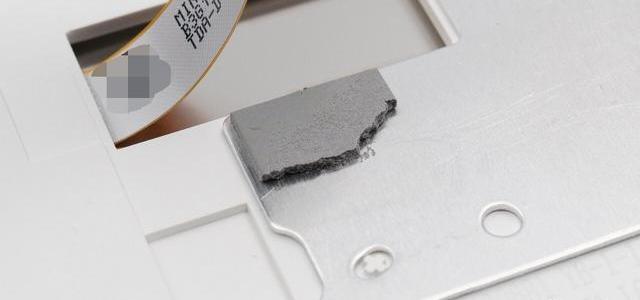

金属散热板上还有一块导热贴。

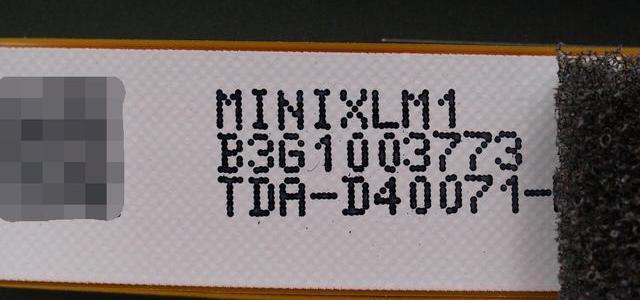

显示屏排线上的信息特写。

Nansen推出投资组合仪表板Nansen Portfolio:8月16日消息，区块链数据分析平台Nansen宣布推出投资组合仪表板Nansen Portfolio，支持逾40条链和470个协议，允许用户在单个仪表板查看和追踪DeFi资产。Nansen Portfolio将在之后添加更多功能，包括NFT数据支持、钱包对比功能等。

今年5月份，Nansen披露已收购DeFi投资组合跟踪器Ape Board，具体收购价格未批露。Nansen Portfolio是把Ape Board与Nansen钱包实时数据和工具相结合的产品。[2022/8/16 12:29:24]

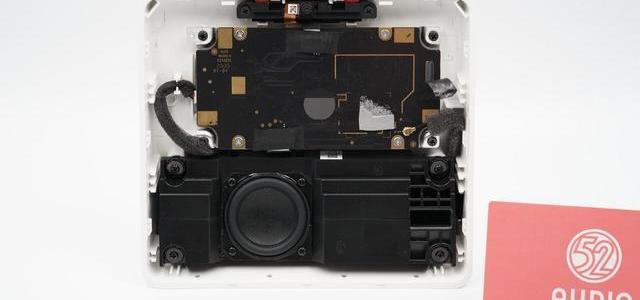

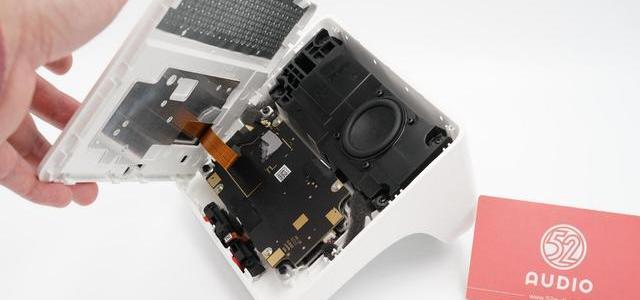

音箱内部结构一览，上面是主板，下面是扬声器结构，主板正反面都有铝合金散热板散热降温。

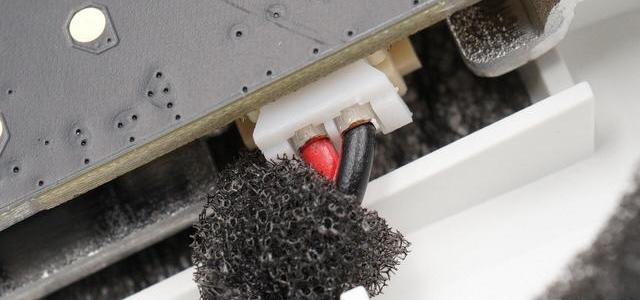

扬声器两根接线通过插接件与主板相连，导线外有泡棉包裹减少共振。

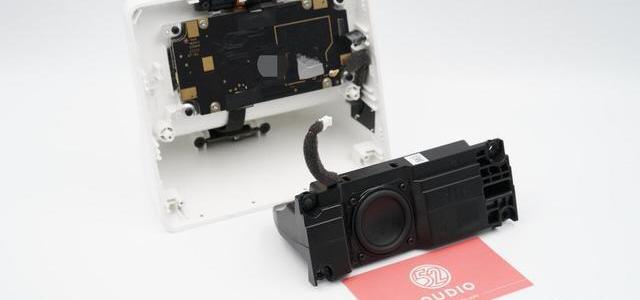

断开插座，取出扬声器结构。

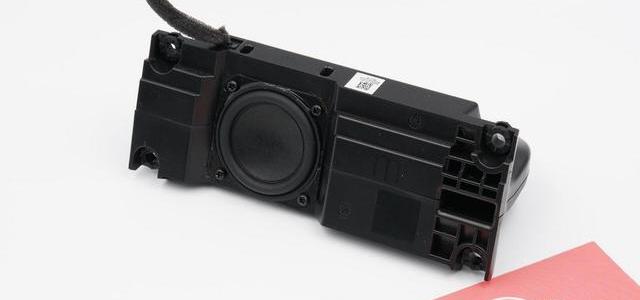

扬声器结构正面，有一个全频扬声器，官网标注功率为3W。

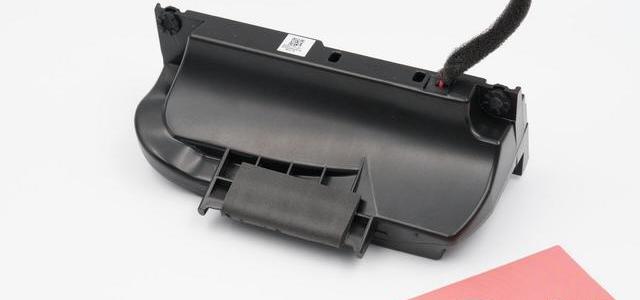

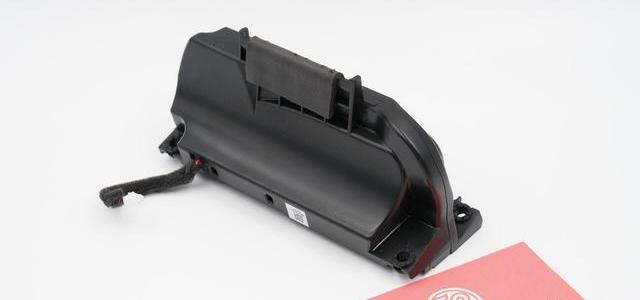

扬声器结构背面，可以看到音腔有一个低音倒相管的设计。

扬声器结构底部特写。

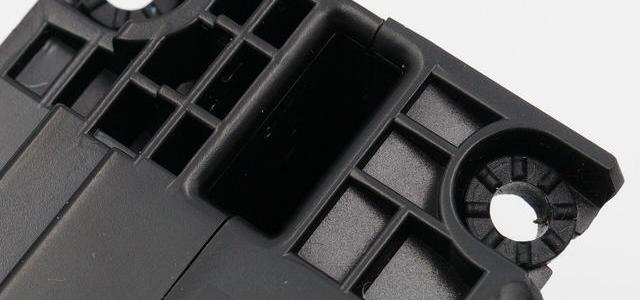

倒相孔特写，螺丝孔位都有缓震橡胶垫。

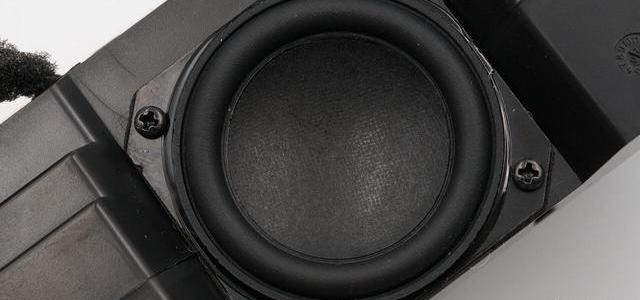

扬声器振膜特写，发声单元由四颗螺丝固定。

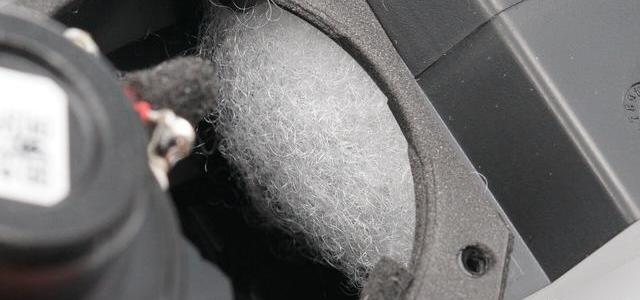

卸下螺丝，音腔内有吸音棉。

V神：ZK-Rollups或成为以太坊主要Layer 2解决方案:8月8日消息，以太坊联合创始人Vitalik Buterin在ETHSeoul演讲时预测，ZK-Rollups将在以太坊Layer2扩容之战中击败Optimistic Rollups，比如用户不需要7天的等待期。Vitalik Buterin指出，ZK-Rollups在将资金移入和移出主网时速度更快，这可能会导致更广泛地采用。从现在起的10多年甚至更久，我预计Rollups基本上都将会是ZK。ZK-Rollups的EVM兼容性正在开发当中，Vitalik Buterin补充道，我们实际上已经能看到zk-EVM几乎准备好实现与以太坊交易一起进行扩容，这太棒了。（the block）[2022/8/9 12:10:54]

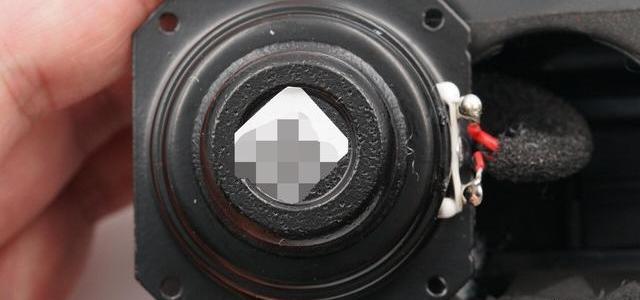

扬声器背面T铁上贴有一个二维码标签。

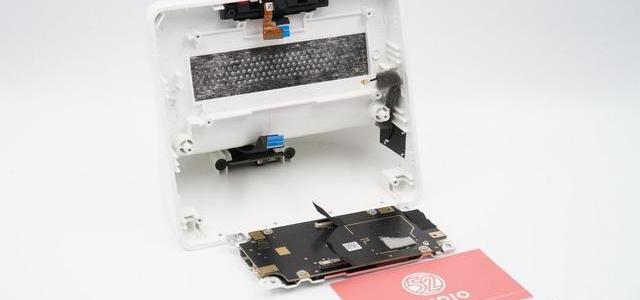

取出扬声器结构后的音箱内部布局。

主板处的散热开孔和防尘网。

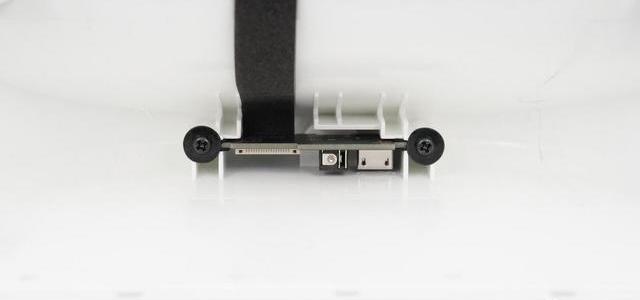

底部的充电小板，通过排线与主板相连。

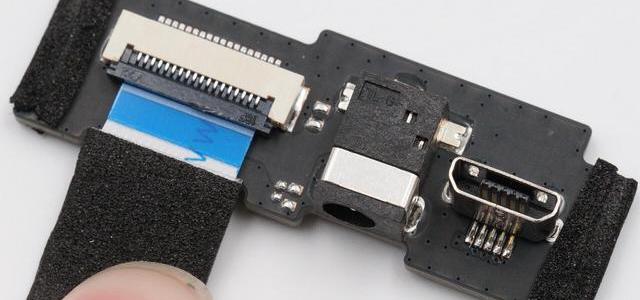

卸下螺丝，取出充电小板，正面从左至右依次是排线插座、DC充电接口、预留的Micro-USB调试接口。

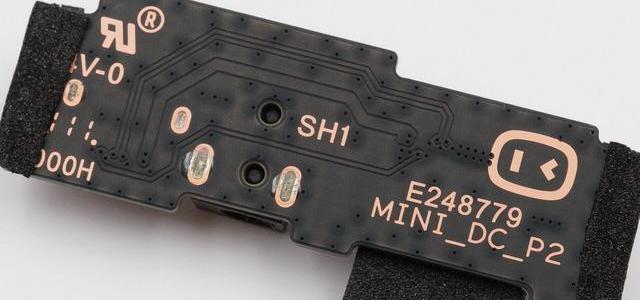

充电小板背面特写，右侧印有小度在家的Logo。

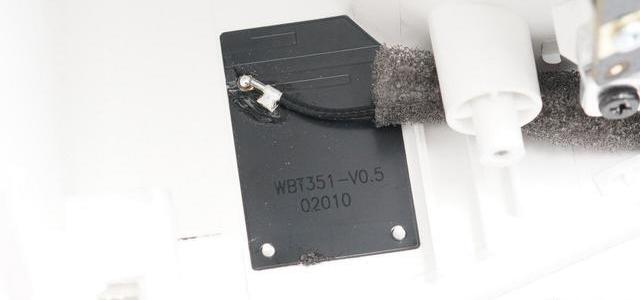

贴片式信号天线位于音箱一侧。

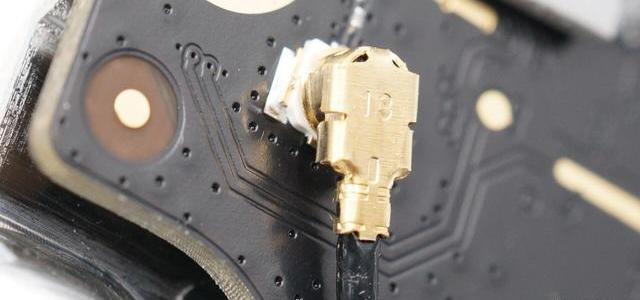

天线与主板连接的同轴插座。

数据：持有0.1枚以上BTC的地址数量达到历史新高:金色财经报道，据Glassnode数据显示，持有0.1枚以上BTC代币的地址数量刚刚达到3,733,500的历史新高。[2022/7/24 2:34:11]

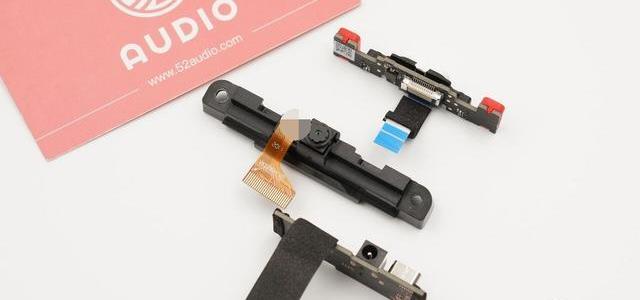

音箱顶部控制区域的模组和摄像头模组。

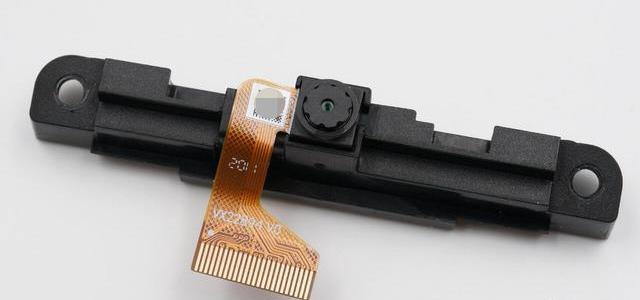

摄像头模组，摄像头通过排线与主板相连。

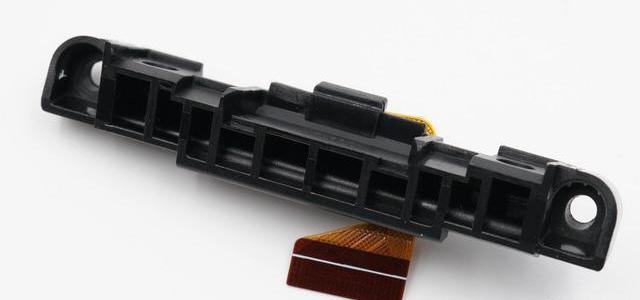

摄像头所在的塑料支架。

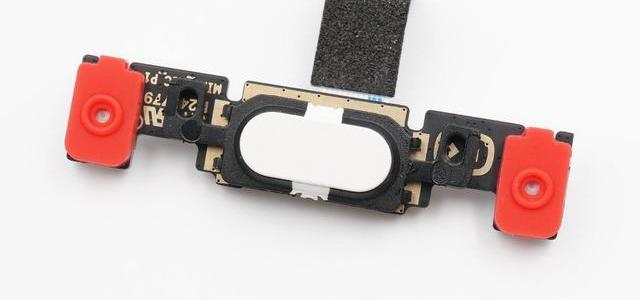

顶部控制按键所在的小板，正面可以看到两侧的麦克风上都有红色的硅胶保护罩。

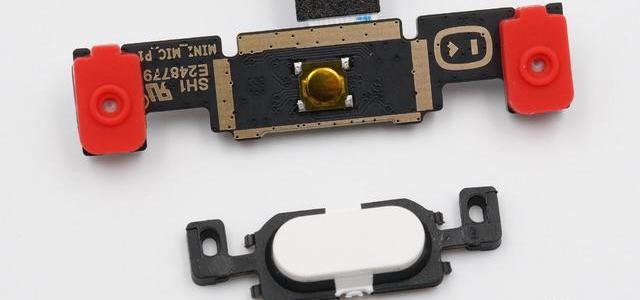

取下微动按键的硅胶保护壳。

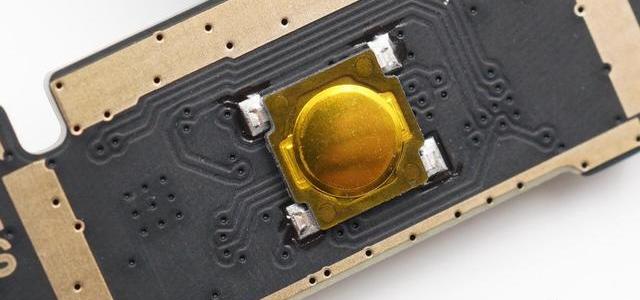

功能按键特写，贴片焊接。

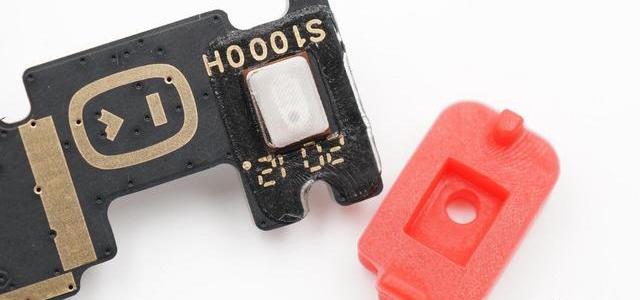

取下麦克风的硅胶保护罩。

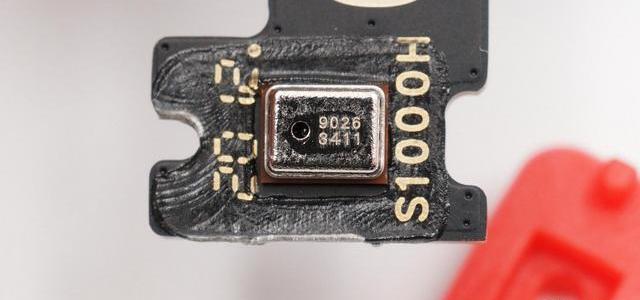

镭雕90263411的MEMS硅麦。

小板背面，一侧贴有二维码信息。

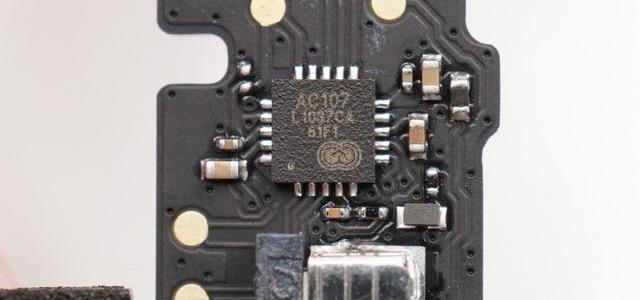

X-Powers芯智汇AC107是具有I2S/TDM输出转换的高度集成的2通道ADC。它专为语音捕获和识别应用平台中的多麦克风阵列而设计，支持的采样率：8kHz96kHz。

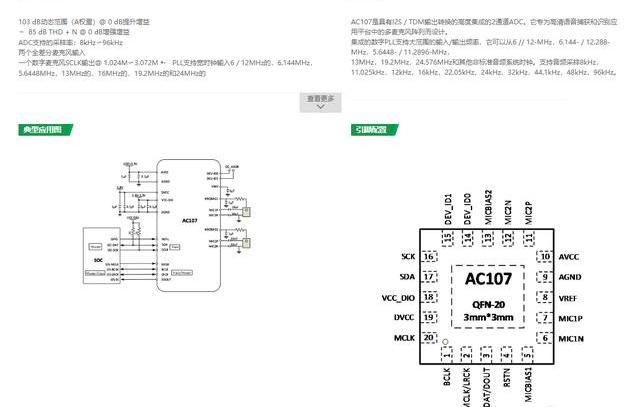

X-Powers芯智汇AC107资料图。

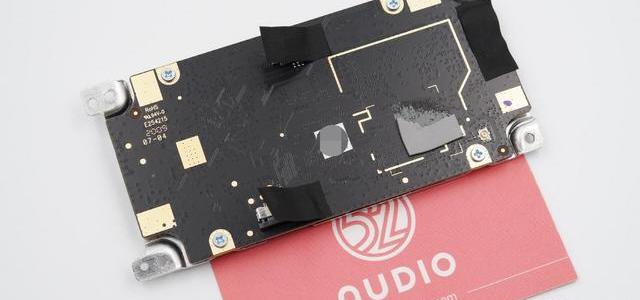

最后来看一下音箱的主板电路，主板通过四颗螺丝固定在一块金属散热板上，电路主要集中在另一侧。

主板结构正面特写，左侧主控芯片凹槽对应音箱盖板内侧的导热贴，金属散热板右侧还对应电容和芯片做了开孔和冲压凹陷设计。

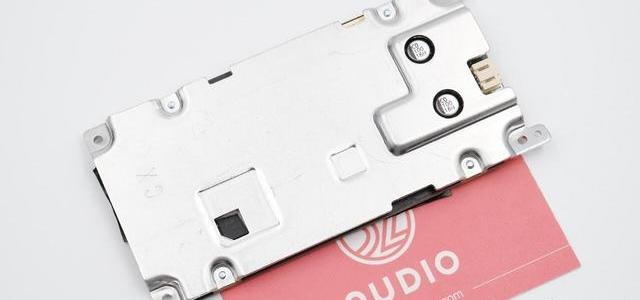

卸下螺丝，取下金属散热盖板。

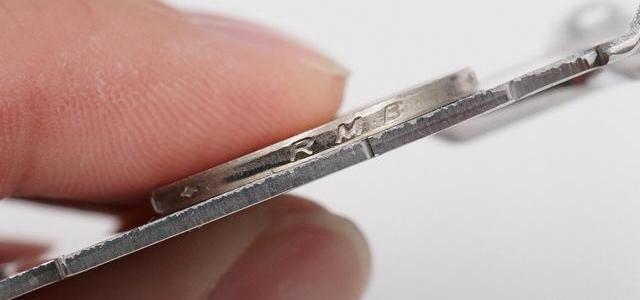

铝合金散热板与一元硬币厚度相当。

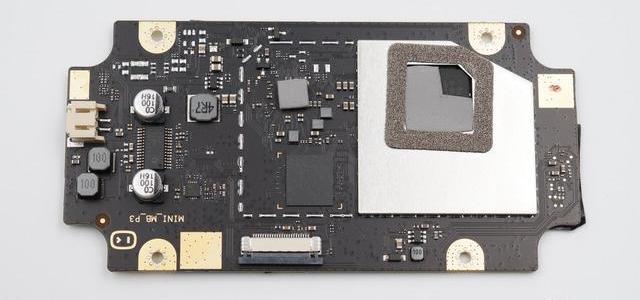

音箱主板电路特写，右侧有一面积较大的金属屏蔽罩。

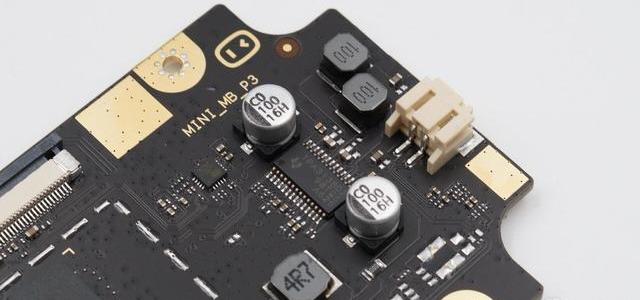

主板左半部分是音箱的功放电路。

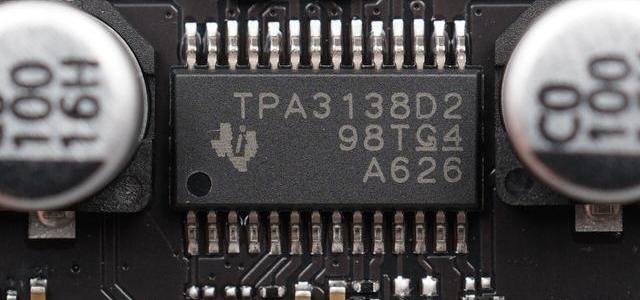

TI德州仪器的TPA3138D2，D类立体声音频放大器，支持无电感器运行，支持3.5V至14.4V宽电压工作范围，1SPW模式下空闲电流仅为20mA，适用于便携式应用，这款产品采用单声道输出。

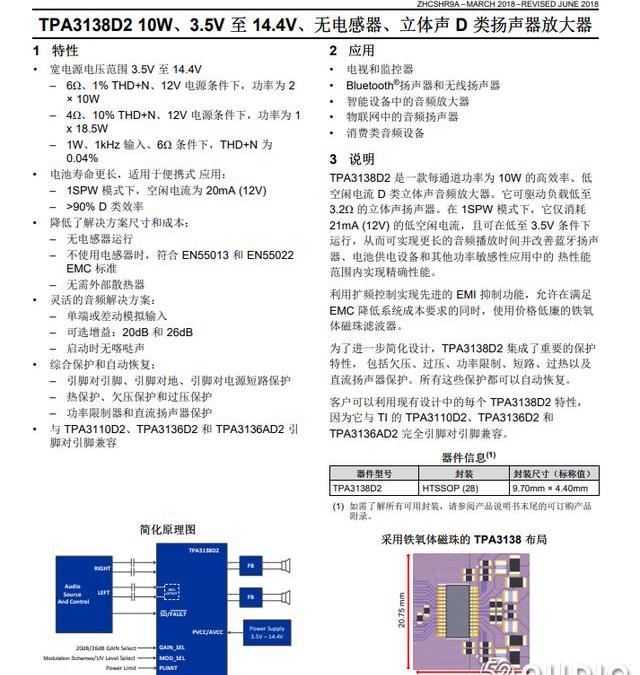

TI德州仪器TPA3138D2详细资料。

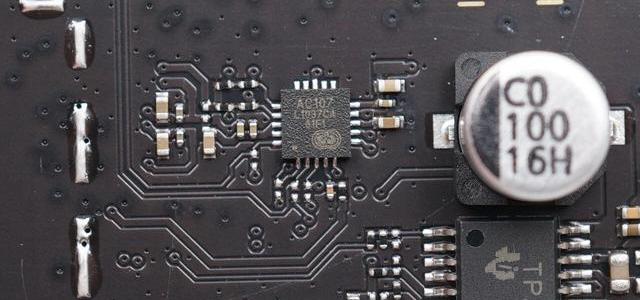

主板上还有一颗芯智汇的AC107ADC转换器。

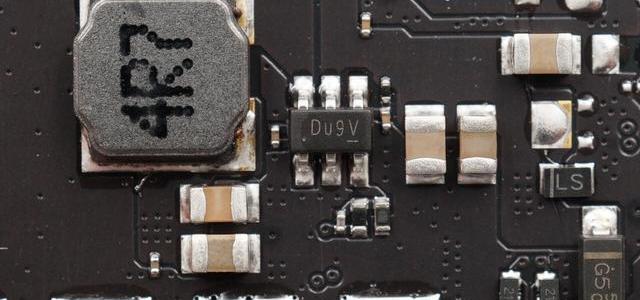

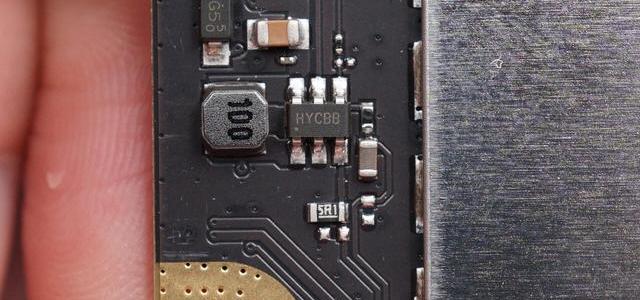

钰泰ETA8113同步整流降压IC，18V输入，输出电流最大3A，用于输入降压为其他设备供电。

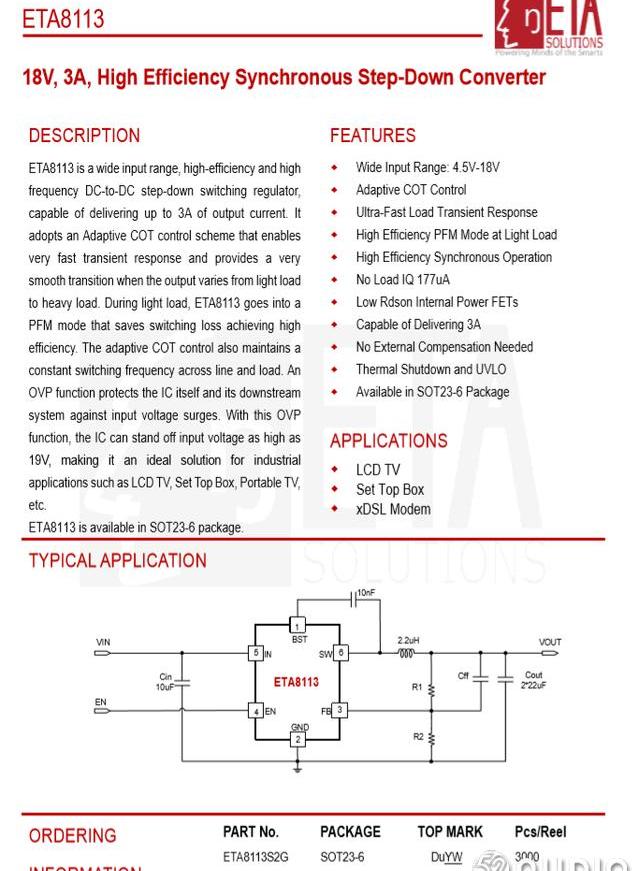

钰泰ETA8113详细资料。

矽力杰SY7200A，LED背光驱动IC，升压用于屏幕背光驱动及亮度调节，位于金属屏蔽罩附近。

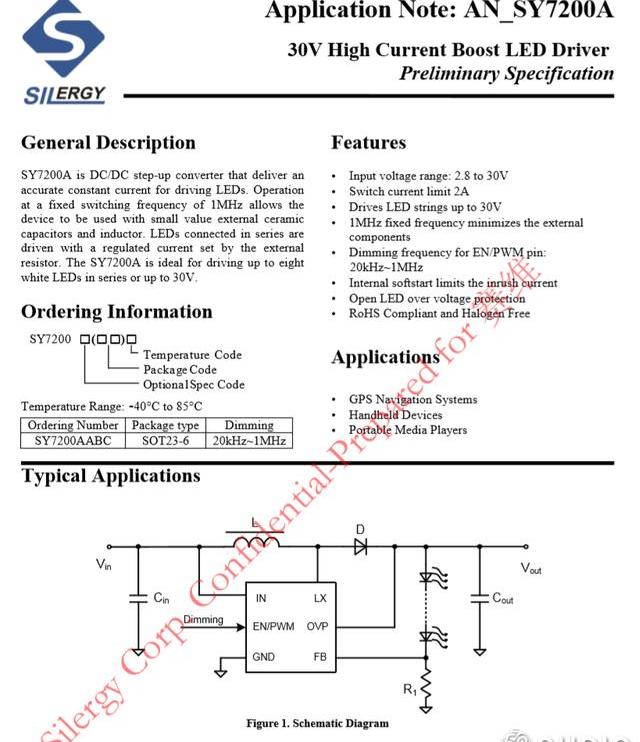

矽力杰SY7200A详细资料。

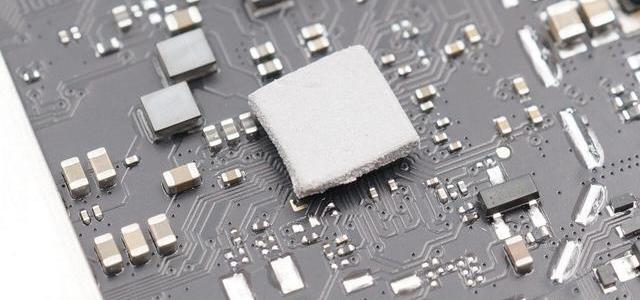

主板上PMIC上有导热贴。

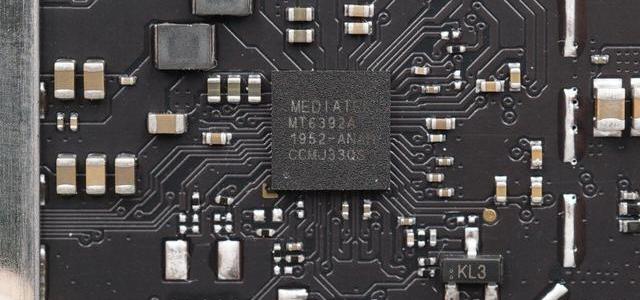

取下导热贴，是来自MTK联发科的MT6392A电源管理芯片，与MTK处理器为套片，为SoC和RAM、EMMC芯片供电。

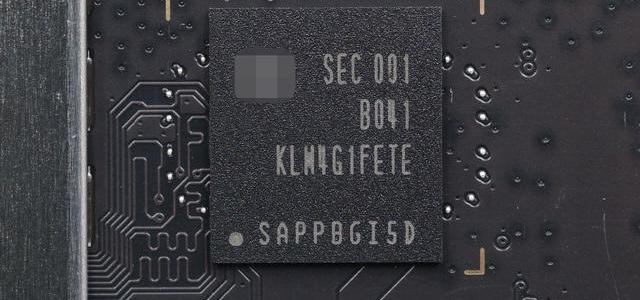

电源管理芯片附近的Samsung三星KLM4G1FETE-B041、eMMC5.1、4GB闪存，用于存储固件和安装应用程序。

下面拆开主板上的金属屏蔽罩，看看里面有什么IC。

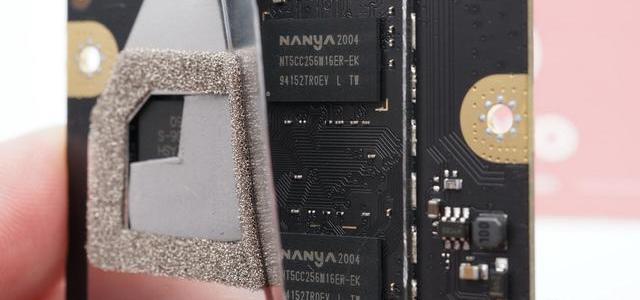

两颗Nanya南亚NT5CC256M16ER-EKDDR3LSDRAM4Gbit内存芯片，共有两颗，组成1GB内存容量。

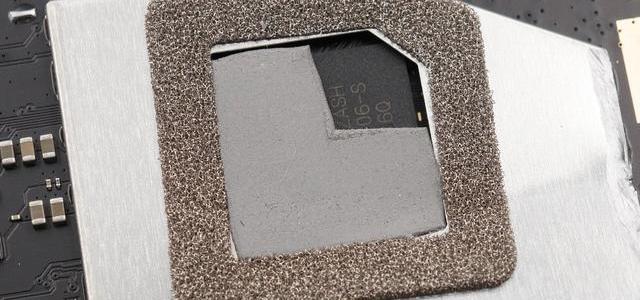

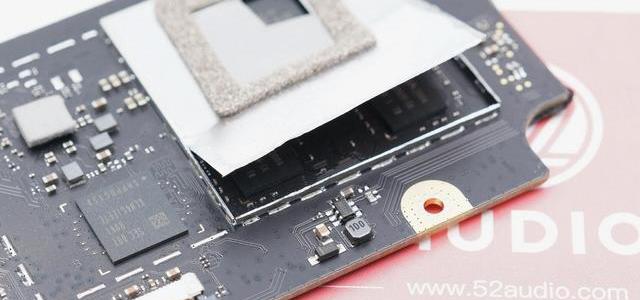

主控芯片是裸露在外的，上面有导热贴，屏蔽罩上有一圈金属化导电海绵，最外侧的金属盖板上还有一块导热贴。

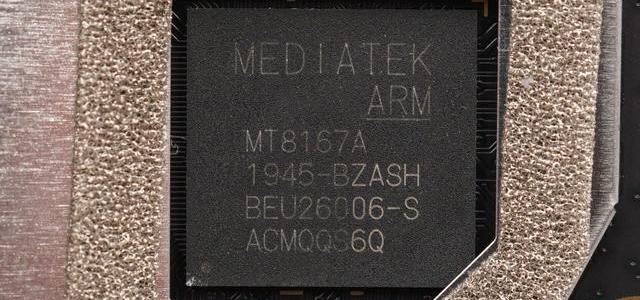

主控芯片为MTK联发科MT8167A，是一个高度集成的移动计算平台，内置四核Cortex-A35核心，支持DDR3/LPDDR3DDR4内存，集成PowerVRGE8300，最大输出分辨率为1920×1200，内置WLAN和蓝牙两种无线连接模块，WiFi支持2.4G和5G，最大支持8MP摄像头，可进行1280×720@30FPS录制。

其图形通过3D图形加速增强，还包括多标准视频加速器和高级音频子系统，以提供先进的多媒体应用和服务，如流式音频和视频，多种解码器和编码器，如HEVC，H.264和MPEG4.音频支持包括和弦铃声和高级音频功能，如回声消除，免提扬声器操作和噪音消除。

据我爱音频网拆解了解到，Huawei华为、baidu百度、JD京东、Mi小米、TmallGenie天猫精灵、Tencent腾讯、Honor荣耀、Mobvoi出门问问、GGMM古古美美等品牌均有大量采用MTK联发科解决方案。

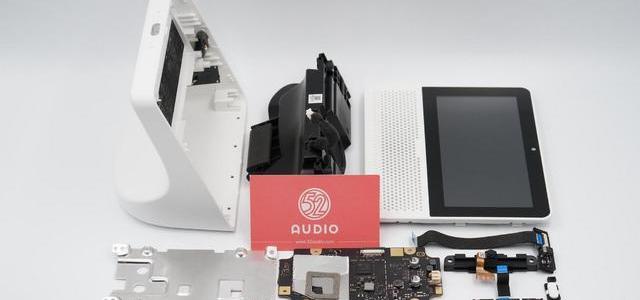

拆解全家福。

我爱音频网总结

小度在家智能屏Air的外观设计延续了智能屏系列的特点，正面是屏幕+扬声器，背面采用一体外壳。因为是入门级的产品，外观上没有智能屏X8精致，不过两者都是比较简洁的风格。

小度在家智能屏Air采用了一块5.45英寸的触摸屏，支持多点触控，分辨率为960*480；扬声器为一个3W的全频扬声器，音腔有低音倒相孔设计，增强低音效果；音箱顶部有两个麦克风用于拾音。

小度在家智能屏Air主控芯片为MTK联发科MT8167A，内置WLAN和蓝牙两种无线连接模块，支持2.4GWiFi和蓝牙网关，用于联网和控制智能家居；内置1GB+4GB内存，可以保证日常运行的流畅性。

综合来看，小度在家智能屏Air与智能屏X8相比，主要是在屏幕尺寸、内存、麦克风数量、WiFi频段、音频放大器和内存的供应商等方面进行了区分，对于实际使用的影响主要还是体现在屏幕大小上，是一款不错的入门级带屏智能音箱。
