28nm制程干什么用的？

从时间维度来说，28nm制程是芯片行业五六年前的主流工艺，属于“过时制程”。

也许大家对于芯片代工制程差五六年没啥概念。

举例来说，对于手机芯片，当初采用28nm的手机内芯片有高通骁龙801和805，苹果A7，三星Exynos5410，华为麒麟910到麒麟935，联发科从MT6572到MT6755S..

好吧，只是说芯片，大家可能还是有些懵圈，搞不清这究竟是什么水准，接下来再对应上手机型号大家就明白了。

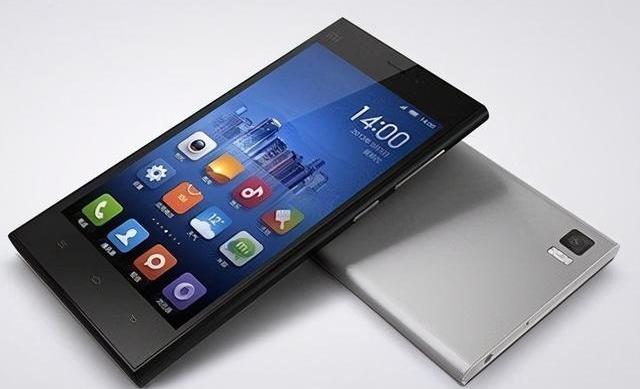

高通骁龙801和805对应的手机，就是三星GalaxyS4和S5、小米3和小米4；

来，让我们用回经典可以吗？

而苹果A7对应的是iPhone5S、iPadmini2/3；

华为麒麟910-935对应的是华为P6、P7、P8以及mate7，荣耀6、荣耀7。

Uniswap关于“部署v3至BNBChain”的提案投票已开启投票:1月17日消息，Uniswap关于部署v3至BNBChain的提案已开启温度检查（Temperature Check）投票，该提案将授权0xPlasma Labs代表社区将Uniswap V3协议（费用等级：1，0.3，0.05，0.01）部署到BNBChain。投票将于1月22日12:00结束，截至发文时赞成率100%。[2023/1/17 11:16:01]

至于联发科MT657X系列，主要就是魅族、酷派、金立、乐视以及一众山寨机用的，目前来说这些loser都不配写出具体型号了。

至于电脑CPU，28nm大致是AMD速龙X4860K，A10-7850K，国产FT-1500A/4水准。

显卡芯片，大致就是AMD的HD7850/7870/HD7970,对应游戏API是DirectX11。

那些张口就来的抵制派喷子们，想一想如果大家现在买手机，都只能买到小米3、小米4以及华为P6/P7这样级别的手机，用回HD7850这样DirectX12都不能支持的显卡，现在还会掏钱买吗？

声音 | 央行穆长春：人民银行数字货币是对M0的替代应遵守现行的所有关于反等规定:据中国证券报报道，人民银行支付结算司副司长穆长春8月10日在第三届“中国金融四十人伊春论坛”上表示，因为人民银行数字货币是对M0的替代，所以对于现钞是不计付利息的，不会引发金融脱媒，也不会对现有的实体经济产生大的冲击。此外，应遵守现行的所有关于现钞管理和反、反恐融资等规定，对人民银行数字货币大额及可疑交易应向人民银行报告。人民银行数字货币必须有高扩展性、高并发的性能，适用于小额零售高频的业务场景。为了引导人民银行数字货币用于小额零售场景，不对存款产生挤出效应，避免套利和压力环境下的顺周期效应，可以根据不同级别钱包设定交易限额和余额限额。另外，可以增加一些兑换的成本和摩擦，以避免在压力环境下出现顺周期的情况。[2019/8/10]

所以对于强调与时俱进的主流消费电子产品来说，28nm制程是绝对过气网红。

扩充28nm制程意义究竟何在？

既然都过气了，为什么大家还要建设新产能呢，是不是钱多人傻啊？

当然不是，目前来说，28nm算成熟制程和先进制程的交叉点上。在强调性能优先与时俱进的消费电子如最新手机、电脑CPU和显卡芯片方面，自然是不够用了。

Coinnest发布关于QTUM与POS钱包关联的公告:Coinnest在官网公告中称，为强化POS钱包网络安全将暂时中断服务，并将POS供给周期从2周一次改为4周一次。[2018/6/18]

但是对于性能要求并不太苛刻的物联网、5G、家电、通信、交通、汽车、航空航天等行业芯片，需要量大价优，用在智能电视、路由器、汽车车机、交换机芯片，却是28nm制程大展身手的地方，这些产业也是国内具有优势的产业。

从大的产业链来说，28nm制程工艺对于国内相关产业毫无疑问是有很强配套作用。

通过建立芯片代工和IC设计与应用企业聚集基地，可以构建5G、通信、物联网、显示驱动与触控、汽车电子、人工智能等IC设计与应用优势产业链。

比如当前电源管理芯片、显示驱动芯片、车用电子芯片等产品市场供应吃紧，交货期持续拉长的情况下，甚至导致某些车厂停产，显示出28nm成熟制程生产的产能严重不足。

根据《2019集成电路行业研究报告》，28nm及以下工艺的先进工艺占据了48%的市场份额，而成熟工艺则占据了52%的市场份额。

火币全球专业站关于EOS主网切换计划的公告:因EOS主网将于近期上线，在此之前EOS ERC20持有者需完成映射，否则将无法收到主网资产。为了保证用户的资产安全，火币全球专业站支持EOS自动映射，用户无需手动操作即可收到主网资产。[2018/5/28]

中国工程院院士、浙江大学微纳电子学院院长吴汉明曾表示：“当前我国芯片制造产能发展严重滞后于需求，供给能力和需求的差距越来越大，如果不加速发展，未来中国芯片产能与需求的差距，将拉大到至少相当于8个中芯国际的产能，因此必须加快速度。”

相关机构预测，从2018年到2030年，集成电路销售额将增加124%，彼时集成电路产能至少增加2倍，但扩产速度仍然难以追赶需求增长速度。

28nm自主国产化进程到底到了什么阶段？

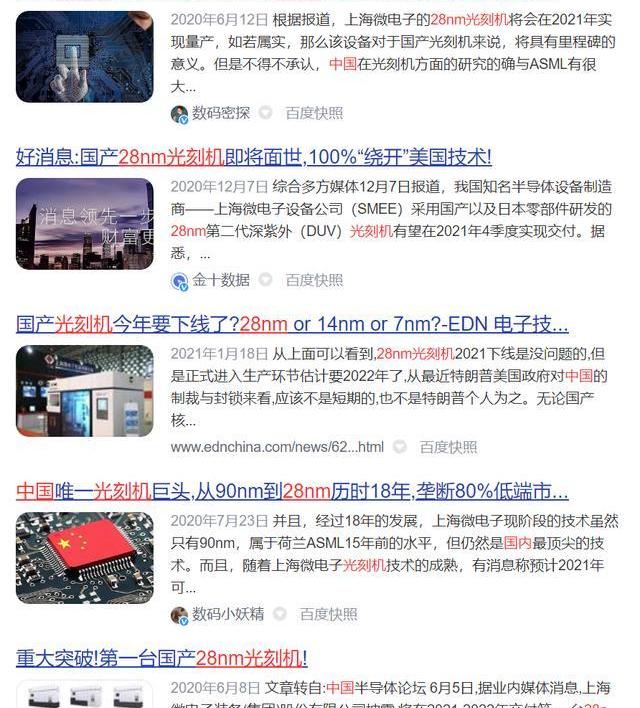

“自媒体造”震惊体光刻机突破

推特开始进行关于预防加密货币欺诈的对策:根据美国彭博社报道，推特开始进行关于预防加密货币欺诈的对策。推特发言人表示：“为防止防止这类帐户参与诈欺行为，推特限制了用户名上有‘@Bitcoin’字眼的账户。在打开可疑账户时将出现‘注意！该账户因异常行为已被暂时禁止’的文字。”[2018/3/12]

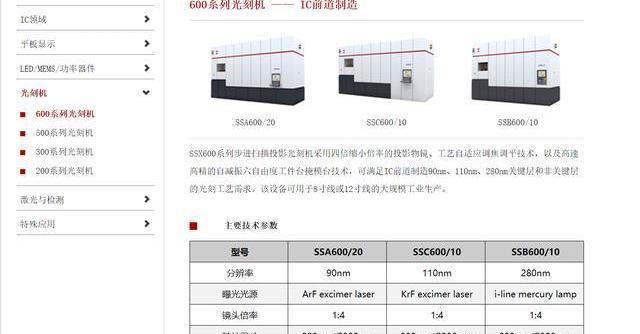

真实世界的国产化光刻机

很遗憾，综合权威媒体和我国光刻机主力制造商上海微电子官网信息是没有确切消息，目前有关28nm光刻机突破信息都还是自媒体“造”，所有的信息都是来自各种自媒体，权威媒体和传说中做出突破的上海微电子丝毫未动，无论是官网还是正规的严肃媒体都没有确认过。

从芯片制程断代来说，90nm-130nm差不多是同一代，65nm-45nm是一代，45nm-32nm是一代，28nm是32nm到20nm/22nm的中间代，算是台积电搞出来的特殊分割。

上海微电子65nm和45nm的产品都没有出来，直接跨越到28nm本身就是一个不太科学的“跨越式发展”，涉及方方面面都是要跨代，就算通过逆向工程也不是一件容易的事情。

要知道高端光刻机本身就是集世界诸多先进技术于一体的东西，ASML本身更像是一个产品集成商，他的光刻机零部件来自世界各国。现实点说，缺乏上游支撑的上海微电子，5年以内28nm成套设备全部国产化可能性不大。

唯一的变数来自一个传言：中国企业拟向尼康和佳能两家日本公司提供资金，要求共同开发除EUV以外的新型光刻机。如果集三家财力和技术能力齐心协力搞，集成排除美国技术的28nm设备机会还是很大。但是这个合作传言本身就不靠谱，日美关系比日中关系孰轻孰重一目了然。这个传言到现在也是悄无声息，基本上也是PPT合作。

所以，控制28nm制程空巢等五年以后上国产化吗？市场会等你？

国内28nm制程产能如何？

国内主力军中芯国际28nm产能，相比竞争对手可以用孱弱形容，不说同竞争对手比，即便按自己营收来说都是微不足道的。

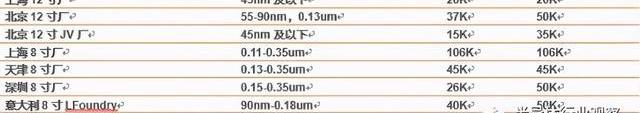

从产能分布看，上海工厂有一部分，20K/月还同14nm共用。

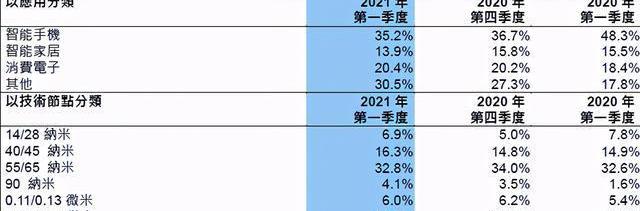

从营收上看，合计还不到7%占比。基本上没有形成规模效应。

所以中芯国际一直在谋求扩产，目前来看终于开动了，没办法，芯片投资都是天量资金，靠中芯国际自己是没办法的，得有大钱才能开动。好在中芯国际回归后有强大底座支撑，只用了19天光速在科创板IPO，刷新了科创板速度，融资了一大笔，募资额高达532亿元。

有钱了就甩开膀子开干。在去年，中芯国际刚刚联手国家大基金二期成立合资企业中芯京城，大手笔斥资500亿元扩产28nm。根据此前公告，500亿元为上述项目首期投资，一期项目计划于2024年完工，建成后将达成每月约10万片12英寸晶圆产能。

今年紧接着同深圳联手再开基业，预计在深圳投资额23.5亿美元，折合人民币约为153亿元，通过双方合资的中芯深圳实现最终每月约4万片12吋晶圆的产能。预期将于2022年开始生产。

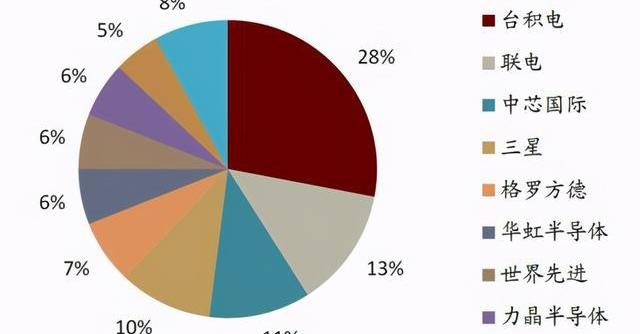

中芯国际的28nm制程会撼动芯片代工界格局吗？答案是否定的，即便是从成熟制程产能分布格局来说，厂商仍然占据上风。

包含了28nm及以上成熟产能

是不是台积电扩充的产能非南京不可？

台积电28nm工艺的产能利用率在2020年已接近100%。在2020年的二季度和三季度，28nm工艺在台积电营收中所占的比重分别为14%和12%，仅次于7nm和16nm工艺，是台积电三项营收占比超过10%的工艺之一，所以核准28.87亿美元资本预算，并预计在南京厂建置月产4万片的28nm产能。

从经济性看，南京厂原有2万片16nm产能已经达成，制程技术也以12nm及16nm为主，利用南京厂现有厂房扩产，扩充28nm产能最快速的方法。2016年，台积电有限公司登记成立，这是台积电在南京全资设立的子公司，是大陆第一座能够在地量产12nm制程的12英寸晶圆厂，从动土到进机只花14个月，成为该公司建厂最快、上线最快厂区。

内地的高速度，加上无缺水、缺电掣肘，南京确实是台积电最优选择。

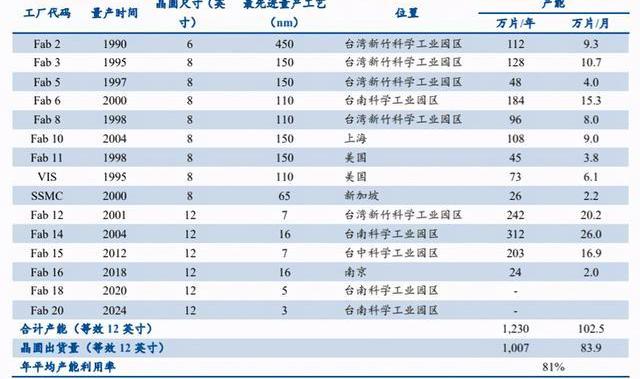

但是只要认真看过台积电产能分布，就知道南京并非其唯一选择。台积电也不会将鸡蛋放在一个篮子，抵制南京扩充产能根本阻止不了台积电28nm产能扩充计划。
