万字长文，详述TRIDENT: Poseidon 哈希算法的硬件加速与实现！

本文主要介绍了DatenLord团队在今年的Xilinx全球自适应计算挑战赛上获得BigDataAnalytics赛道一等奖的作品——TRIDENT:Poseidon哈希算法的硬件实现与加速。该项目基于XilinxVariumC1100FPGA加速卡，为Filecoin区块链应用中的Poseidon哈希算法提供了一套完整的硬件加速方案。在硬件方面，TRIDENT基于SpinalHDL设计了Poseidon加速器IP并基于Vivado中BlockDesign工具搭建完整的FPGA硬件系统。在软件方面，我们为Filecoin软件实现Lotus提供了访问FPGA硬件加速器的接口。最终，TRIDENT能够为Filecoin应用提供两倍于AMDRyzen5900X处理器的Poseidon计算加速效果。下文将主要从Poseidon哈希算法概述、基于SpinalHDL和Cocotb的硬件设计、总体方案设计、加速器IP设计和性能测试等方面对整个TRIDENT项目进行详细的介绍。

引言

Poseidon是一种全新的面向零知识证明(ZKP:Zero-KnowledgeProof)密码学协议设计的哈希算法。相比同类算法，包括经典的SHA-256、SHA-3以及Pedersen哈希函数，在零知识证明的应用场景下，Poseidon能够显著地降低证明生成和验证的计算复杂度，极大地提升零知识证明系统整体的运行效率。基于上述优点，Poseidon目前已被广泛应用在了各种区块链项目当中，包括去中心化存储系统Filecoin、加密货币MinaProtocol和DuskNetwork等，主要用于加速其中的零知识证明系统。

0.1Poseidon与零知识证明

零知识证明(ZKP:Zero-KnowledgeProof)是一类用于验证计算完整性(ComputationalIntegrity)的密码学协议。其基本的思想是:使证明者(Prover)能够在不泄露任何有效信息的情况下向验证者(Verifier)证明某个计算等式(ComputationalStatement)的成立。一个具体的证明对象可以表示为如下形式：

f=(x,w)

其中f代表某个函数或程序,x代表该函数中公开的输入,w表示需要保密的函数输入，即只有证明者知晓。在零知识证明系统下,证明者能够在不泄露w的情况下向验证者证明该等式的成立。由以上描述可见，零知识证明最显著的特点也是其最大的优势在于隐私保护性，证明者可以在不泄露任何重要私密信息的情况下完成对某个函数或程序的计算结果的证明。

由于零知识证明能够兼顾计算完整性证明和隐私保护,其具备广泛的应用场景,具体包括匿名线上拍卖、匿名电子投票、云数据库SQL查询验证、去中心化数据存储系统等。尤其是在区块链和加密货币领域，零知识证明凭借其出色的隐私保护特性,近年来获得了大量开发者和设计者的青睐,包括加密货币Zcash和Pinocchio以及分布式存储系统Filecoin等在其设计中都采用了ZK-SNARK零知识证明算法。

为了保证证明算法的通用性，零知识证明通常不会针对某一特定的函数f而设计。如果需要验证上述公式的成立，需要将具体的f函数转换到零知识证明算法所规定的受限表达式系统(ConstraintSystem)当中，这一过程可以理解为“程序编译”,即将待证明的程序转换成另一种由受限表达式(Constraints)组合成的具备相同功能的程序。例如对于ZK-SNARKs算法，需要将待证函数转换成由特殊的二次多项式R1CS(R1CS:Rank-1QuadraticConstraints)组成的程序。而转换后的函数形式也被称为算数电路(ArithmeticCircuit),证明者和验证者都需要在该电路的基础上进行一系列的算术运算来完成证明生成和验证的工作。

虽然零知识证明能在提供计算完整性验证的同时兼顾隐私的保护,但其代价是提高了证明生成和验证的计算复杂度。目前，不论对于证明者还是验证者完成一次零知识证明都需要消耗大量计算资源。通常情况下,证明生成和验证的计算复杂度和待证函数f转换到受限表达式系统后的复杂度,即转换结果所包含的受限表达式的数量成正比关系。不同待证函数经过“编译”后生成的受限表达式的数量不同,所需计算的复杂度以及对应的证明生成和验证的时间也有很大的差异。在区块链应用中，待验证的函数通常与某种哈希函数相关。而TRIDENT所加速的Poseidon哈希算法对零知识证明做了针对性的优化，使得其对受限表达式系统的适配程度显著优于同类的算法。例如，Poseidon哈希算法转换后所需的受限表达式的数量是同类Pedersen哈希函数的八分之一左右,这意味着Poseidon完成零知识证明所需的计算量将显著地降低，同时整个零知识证明系统的效率也会得到大幅提升。

0.2Filecoin分布式存储网络

TRIDENT项目中实现的Poseidon加速器主要针对的是应用在Filecoin分布式存储网络中的Poseidon哈希计算实例。Filecoin在提供存储服务过程中需要对数据进行Poseidon哈希运算，这一计算过程需要消耗大量的算力，是整个Filecoin系统运行的性能瓶颈之一。

Filecoin是基于区块链技术建立的一种去中心化、分布式、开源的云存储网络。其主网络已平稳运行一年，并展现出了高速、低成本和稳定的特点。由于其开源、去中心化的优点，目前Filecoin已经得到了广泛的应用，包括著名的维基百科(Wikipedia)已将其网站的数据库存储在Filecoin网络上。在Filecoin中主要有两种角色，分别是用户(Client)和矿工(Miner)，其基本的运行机制是：Client发出数据存储或检索的需求并支付文件币，而矿工通过提供存储服务检索服务获得相应的奖励。

区块链协会首席政策官：毫不怀疑我们迟早会获得现货比特币ETF，强烈建议SEC尽快做出选择:金色财经报道，区块链协会首席政策官Jake Chervinsky在社交媒体表示，Grayscale 对 SEC 的胜利是“巨大的”。联邦巡回法院很少发现某个机构因任意和反复无常的行为而违反了 APA。华盛顿特区巡回法院刚刚给 SEC 带来了巨大的尴尬，但ETF尚未获得批准。DC 巡回法院坚决拒绝??了 SEC 的观点，即 Grayscale 的 ETF 提案并非“旨在防止欺诈和操纵行为和做法”。SEC 整整十年都以这种理由拒绝比特币 ETF 现货提案。那个时代现在已经结束了。我毫不怀疑我们迟早会获得现货比特币 ETF。唯一的问题是，SEC是否想让自己更加痛苦。相信我，如果再有一次否认，就会有另一场诉讼，我强烈建议美国证券交易委员会“尽快”选择。[2023/8/30 13:04:39]

与传统的由数据中心提供的云存储服务不同,任何具备空闲存储资源的设备均可以在Filecoin网络上提供存储服务。因此，为了保证存储服务的质量，Filecoin中分别设计了包括复制证明PoRep(ProofOfReplication)和时空证明PoSt(ProofOfSpacetime)等机制来保证数据存储的完整性和持久性，而这些机制中涉及大量的密码学算法，包括哈希算法SHA-256和Poseidon以及零知识证明zk-SNARK等，需要大量的算力支持。目前这些算法主要是基于GPU实现计算加速，并没有相关开源的FPGA硬件加速方案。

目前，应用最为广泛的Filecoin软件实现是由ProtocolLabs基于Go语言编写的Lotus。可以将Lotus理解为用户与整个Filecoin存储网络进行交互的接口。具体来讲，Lotus是一个在Linux操作系统上运行的命令行应用程序，其所提供的功能包括:1)上传和下载文件；2)将空闲的存储空间出租给其他用户；3)检查计算机存储数据的完整性等。同时，Lotus中提供了用于测试计算机硬件在Filecoin计算负载下性能表现的基准程序Lotus-Bench。

TRIDENT项目在Poseidon加速电路的基础上，为Lotus提供了访问底层FPGA硬件加速器的软件接口，进而通过Lotus-Bench对加速器的计算性能进行了测试和比较。

Poseidon哈希算法概述

1.1Poseidon参数

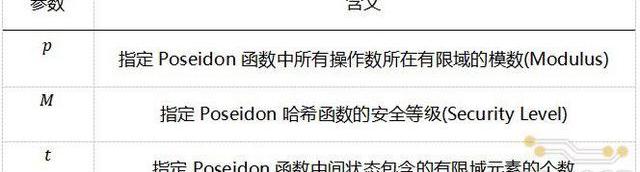

准确地说，Poseidon指的是一类具有相似计算流程的针对零知识证明算法而优化的哈希函数的集合。类比编程语言中面向对象的概念,可以将Poseidon理解成一个哈希函数类,该类需要若干基本的初始化参数。在应用过程中,需要通过初始化这些基本参数生成具体的哈希计算实例。而不同参数组合对应的Poseidon实例,虽然在计算流程上基本相似,但在安全性、计算量和复杂度等方面都有一定程度上的差异。Poseidon哈希函数类初始化的所需的基本参数为(p,M,t),由这三个参数可确定一个唯一的哈希计算实例。

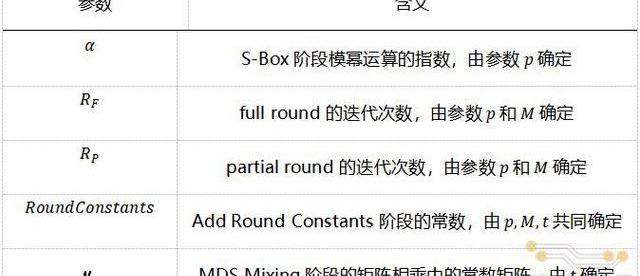

在这三个基本参数的基础上，可计算出其他与Poseidon计算流程相关的参数，包括：

对于TRIDENT所要加速的FilecoinPoseidon计算实例，各个参数的取值如下：

其中参数的16进制表达式为：

p=0x73eda753299d7d483339d80809a1d80553bda402fffe5bfeffffffff00000001

参数p的实际位宽为255位，哈希函数中的所有算术运算操作均在p确定的有限域内完成，即所有的算术运算均是模数为p的模运算，包括255-bit模加和255-bit模乘；同时，参数p还确定了S-Box阶段模幂运算的指数α=5；

FilecoinPoseidon实例的参数t∈{3,5,9,12}，即Poseidon实例计算的中间状态可以包含3、5、9或12个有限域元素；

FilecoinPoseidon实例的安全等级M=128Bits，安全等级M和参数P共同确定了FullRound迭代次数RF=8以及PartialRound迭代次数RP∈{55,56,57,57}(依次对应的四个取值)；

1.2Poseidon详细计算流程

从输入和输出的角度看，Poseidon哈希函数将输入的(t?1)个有限域元素映射到一个输出有限域元素。对于本次课题加速的FilecoinPoseidon实例，参数t∈{3,5,9,12}，因此其输入数据所包含的元素个数可以是2，4，8或12，输出为一个元素，由于参数P的位宽为255位，所以输入输出有限域元素的位宽也同样为255位。

Poseidon的详细计算步骤可表述如下：

1.初始化：将输入preimage的(t?1)个元素通过拼接(Concatenation)和填充(Padding)的方式转换成包含t个有限域元素的中间状态state;

2.进行RF/2次FullRound循环：每次循环中需要对state向量的所有元素依次完成AddRoundConstant，S-Box和MDSMixing操作，其中AddRoundConstants需要完成一次常数加法，S-Box需要计算五次模幂，MDSMixng计算的是state向量和常数矩阵M相乘;

Polygon Labs总裁：下一个Jeff Bezos将来自Web3:金色财经报道，Polygon Labs总裁Ryan Wyatt在他的书中写道，他希望有一天能领导一家公司。现在他正在做这件事，尽管是在一个非常不同的行业。他认为下一个巨大的科技巨头或杰出人物将来自这个行业。

Wyatt表示，“我毫不怀疑，甚至就目前而言，或许下一个亚马逊已经出现了，那个人或许会成为下一个Jeff Bezos，他就在Web3中。请注意，他就要来了，希望他是在Polygon上构建。”[2023/2/19 12:15:13]

3.进行RP次PartialRound循环：PartialRound循环和FullRound循环的计算流程基本一致，不同点在于PartialRound在S-Box阶段只需完成第一个元素的模幂运算；

4.进行RF/2次FullRound循环：计算流程与步骤2一致；

5.输出：在完成步骤1-4中总共(RF+RP)次循环后，将state向量中的第二个元素作为哈希运算的结果输出；

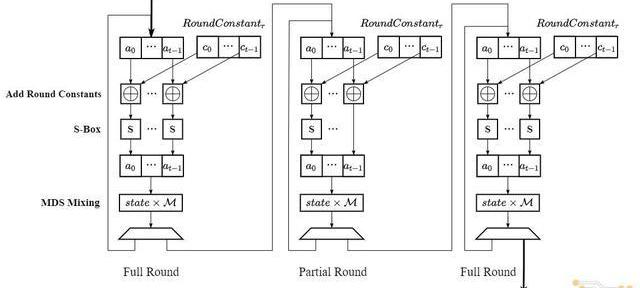

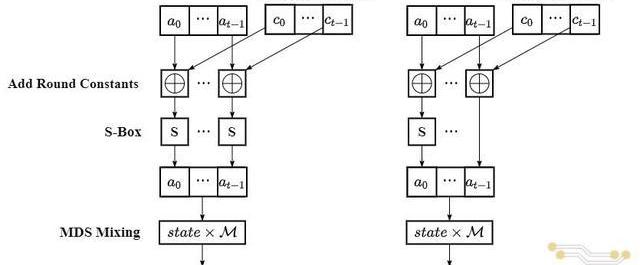

即上述算法2-8步骤对应的计算流程图如下：

1.3Poseidon算法特点

上文提到，Poseidon可以看成是一类相似的哈希函数实例组成的集合，这类哈希函数计算流程的共同特点包括：

所有运算均在有限域内完成，即均为模运算；计算过程中涉及大量的常数，包括和常数相加以及和常数矩阵相乘；整体计算流程由多次相同的迭代组成，这些迭代可以分成fullround和partialround两类；计算过程中涉及两种高位宽的算数运算，分别是模加和模乘。以FilecoinPoseidon为例，其算数运算的操作数为255位；

上述四点简要概括了整个Poseidon哈希计算的特点，也是硬件加速器设计与实现中需要着重考虑的几个地方。本章第二节将结合详细的计算流程进一步深入地介绍Poseidon哈希函数。

基于SpinalHDL和Cocotb的硬件设计与验证

TRIDENT项目采用了基于Scala的硬件生成器语言SpinaHDL和基于Python的验证框架Cocotb完成整个Poseidon加速器IP的设计与验证。这两种新兴的硬件设计和验证工具极大提升了整个加速器的开发效率和质量.

2.1SpinalHDL和Cocotb概述

和RISC-V处理器开发中常用的Chisel类似，SpinalHDL是一种基于高级编程语言Scala的硬件生成器语言HCL(HCL:HardwareConstructionLanguage)，更确切地说，它是一个用于数字硬件设计的Scala编程包。

对于开发者来说，SpinalHDL通常可以分成两部分:Scala语法和SpinalHDL提供的电路元件抽象。SpinalHDL通过Scala语法中类和函数的形式提供了硬件设计所需的各种基本电路元件的抽象，包括寄存器、逻辑门、多路选择器、译码器和算术运算电路等。而电路设计者所要完成的工作是：基于Scala的语法来描述电路的整体结构，即描述各个基本电路元件之间的连接关系。由于Scala是一门多范式的编程语言，其支持函数式编程、面向对象、递归等高级的语言特性，能够赋予设计者强大的结构建模能力和代码参数化的能力。

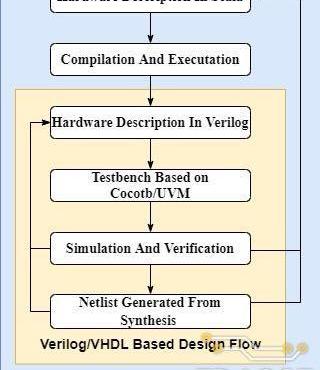

基于SpinalHDL的具体硬件开发流程如下：

使用Scala语法和SpinalHDL中提供的电路元件抽象描述所需的硬件电路结构;编译并执行Scala代码以生成对应的Verilog或VHDL代码;使用SystemVerilog或Python语言搭建待测电路的验证平台；基于SynopsysVCS、VivadoSimulator或ModelSim等仿真器进行电路的功能仿真和验证，若功能仿真的结果和预期不符，则返回步骤1继续修改电路设计代码；

使用DesignCompiler或VivadoSynthesis对通过功能验证的RTL代码进行综合，生成对应的网表文件以及电路的时序、面积和功耗等信息。若综合结果不满足设计需求，则返回步骤1进一步优化电路结构。

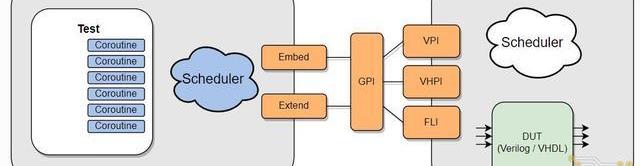

Cocotb是一种开源的基于Python的数字电路验证框架，该验证框架的具体工作模式如下图所示。基于Cocotb的电路验证可以分为如下两个部分:

1.基于Python编写的测试平台代码：基于Python中的协程(Coroutine)并行地完成：产生待测电路输入端的激励信号；将相同的激励信号传递给参考模型得到标准输出；监测待测电路的输出端口，并检查输出结果是否和标准输出一致；

2.支持标准GPI编程接口的电路仿真器：通过GPI编程接口接收Python测试代码生成的输入端激励信号，并对待测电路DUT(DUT:DesignUnderTest)进行功能仿真

使用Cocotb进行电路功能仿真并不需要编写额外的Verilog或VHDL代码，测试中的所有工作，包括产生输入激励信号、参考模型的实现以及监测输出结果等都可以在Python代码中完成，而Python代码可以通过仿真器提供的GPI编程接口与待测电路进行交互。借助Python高效简洁的语法和强大的生态，验证人员可以更加快速地实现验证代码的逻辑功能，加快硬件设计的迭代速度。

观点：FTX破产不会蔓延到其他金融市场:金色财经报道，花旗分析师Joseph Ayoub表示，FTX破产不太可能蔓延到更广泛的金融市场，主要是因为加密市场规模只有8300亿美元左右，与43万亿美元的美国股市相比较小。

Joseph Ayoub补充称，其他加密货币交易平台可能会利用FTX倒闭抢占市场份额，但与2008年金融危机不同，加密行业没有中央银行救助，因此可能需要加密货币市场内部花很长时间才能解决。（Business Insider）[2022/11/14 13:00:14]

2.2SpinalHDL在硬件设计中的优势

本章的第一节提到，SpinalHDL对于开发者来说可以分成Scala语法和SpinalHDL提供的电路元件抽象两部分，而其在电路设计上的优势也主要源于这两方面。从Scala的角度来说，其高级的语言特性，包括函数式编程、面向对象和递归等，能为设计者提供强大的电路建模能力。而从SpinalHDL自身的角度来说，其提供的丰富电路抽象使开发者避免了一些常用电路模块的重复实现，从而能从更高的抽象层次进行电路的描述。下文将详细描述SpinalHDL在电路设计中的四点优势:

1.和Verilog相同的电路描述粒度：

数字电路建模的方式通常可以分成行为级和结构级两种，如Verilog和VHDL就是从结构级对电路进行描述，而像高层次综合HLS(HLS:HighLevelSynthesis)则是先通过高级编程语言描述算法行为，然后将其转换成对应电路的RTL代码。大多数情况下行为级建模能够更加高效地完成电路设计，但往往通过这种方式得到的电路在性能和资源消耗上很难达到设计者的要求。

和高层次综合HLS不同，SpinalHDL虽然也是基于高级编程语言Scala进行设计，但其本质上仍然是从结构级对电路进行描述。对于开发者来说，如果不使用Scala中的高级语言特性以及SpinalHDL中抽象层次较高的电路模型，诸如FIFO、计数器和总线仲裁器等，完全可以像使用Verilog一样对电路进行建模。

2.更可靠的电路描述方式：

使用SpinalHDL进行电路描述能够提升设计的可靠性，显著地降低代码出错的概率。而代码可靠性的提升不仅能减轻电路验证的压力，同时对后期的代码维护也有很大的帮助。

3.更强的建模和表达能力:

SpinalHDL对电路强大的建模和表达能力主要源于Scala所提供的各种丰富的高级语言特性，包括函数式编程、面向对象以及递归等。此外，SpinalHDL自身提供的丰富的电路抽象使开发者能够避免很多底层模块的重复实现，进而从更高的层次构建电路。SpinalHDL中不仅提供了基本的电路元件如信号、逻辑运算符、算数运算符和寄存器等，同时也实现了诸如FIFO、AXI总线、计数器和状态机等较高层级的电路模型。

4.更好的代码复用能力：

除了更加强大的电路建模能力外，SpinalHDL还能为硬件设计代码带来更改好的复用性。硬件设计所要处理的问题经常都是高度定制化的，而Verilog中的“parameter”和“localparam”关键字往往不能提供足够的参数化能力，一份代码很难适用于不同的应用场景。而基于SpinalHDL和Scala，开发者可以通过复杂函数的实现和面向对象的语法特性，对电路模型进行更高层次地抽象和参数化设计，从而提升代码的复用能力。

2.3Cocotb在验证中的优势

1.Python的语法特点：

相比传统硬件验证使用的语言，如Verilog、VHDL和SystemVerilog，Python具备更加高效和简洁的表达能力。即使和C/C++以及Java这些软件开发中的高级语言相比，Python在代码开发效率上也有很大的优势。此外，作为一门高级编程语言，Python同样支持诸如面向对象等高级的语言特性，能提供很好的抽象和参数化的能力，帮助验证人员构建复用性更高的验证代码。

以本次课题中Poseidon加速的验证为例，Poseidon哈希算法需要完成大位宽数据(255位)的算术运算。而包括C/C++以及Java等大部分编程语言一般最高只支持64位整数运算，而Python中的整数类型支持任意位宽的数据，这一点大大降低了Poseidon加速器软件参考模型实现的复杂度。

2.Python丰富的软件生态：

同时Python拥有强大的生态和丰富的开源代码库。使用Cocotb进行硬件设计的验证，可以很方便地复用这些现有的基于Python的算法实现，作为硬件电路的参考模型。例如，在设计深度学习相关的加速器时，可以基于Pytorch、Tensorflow和Caffe等Python库搭建验证用的深度学习算法的参考模型；对于SoC设计中涉及的各种总线协议，如AXI协议等，Cocotb中也提供了相应的开源软件实现；而对于网络协议相关的硬件实现，可以借助Python的网络包数据处理工具Scapy库搭建参考模型。使用Python现有的开源软件包不仅能够极大地减轻搭建参考模型的工作量，同也可降低代码出错的概率。

总体方案设计

3.1开发平台

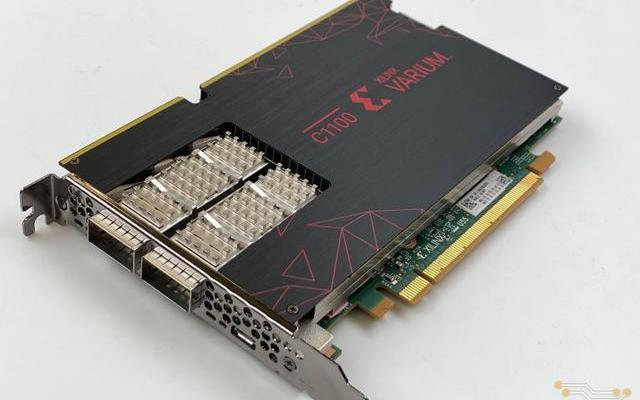

本次课题研究中使用的硬件开发平台为Xilinx公司最新推出的面向区块链应用的VariumC1100FPGA加速卡。整张加速卡的核心是基于XilinxVirtexUltraScale+架构的FPGA芯片，具体型号为XCU55N-FSVH2892-2L-E。该FPGA芯片配备了丰富的可编程硬件逻辑资源和高速的通讯接口，能够支持区块链应用中各种计算和访存密集型算法的硬件实现。整个FPGA加速板卡的外形如下图所示：

比特币全网未确认交易数量为1299笔:金色财经消息，BTC.com数据显示，目前比特币全网未确认交易数量为1299笔，全网算力为211.53 EH/s，24小时交易速率为2.87交易/s，目前全网难度为28.17 T，预测下次难度上调2.40%至28.85 T，距离调整还剩9天1小时。[2022/8/9 12:10:44]

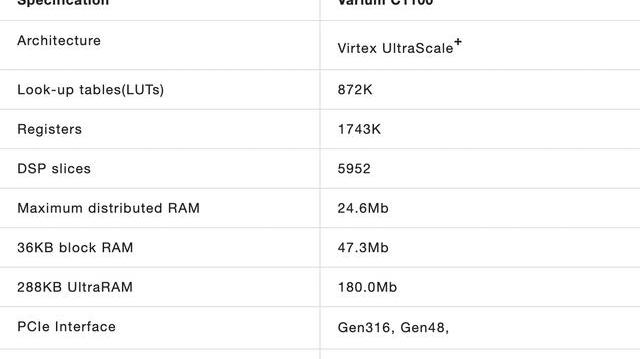

VariumC1100板卡各项详细参数如下表所示。TRIDENT中主要使用到的硬件资源包括：1)LUT和寄存器资源:用于实现加速器电路的基本框架；2)DSPslices:算数运算单元的实现；3)RAM资源：用于存储Poseidon计算中涉及的常数；4)寄存器；4)PCIe接口:实现加速器与服务器主机之间的高速通讯。此外，在开发方式上，C1100板卡既支持基于C/C++语言的VitisHLS高层次综合工具，也可以在Vivado集成开发环境下使用RTL语言进行硬件设计。

3.2加速系统设计

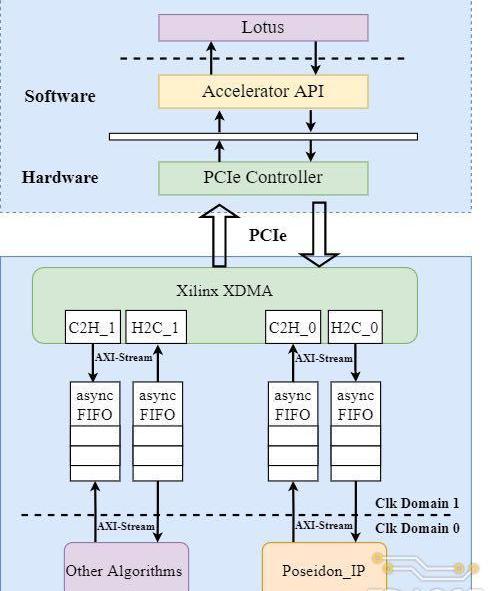

TRIDENT中设计的FPGA加速系统的整体架构下图所示。整个加速系统主要分为CPU服务器和FPGA加速卡两个主体。CPU服务器运行Filecoin具体软件实现Lotus提供数据存储服务，当需要进行Poseidon哈希函数的计算时，服务器以DMA的方式将数据传输到Poseidon硬件加速器当中进行哈希计算。Poseidon加速器完成计算后以相同的方式将哈希结果传回处理器内存中。

其中FPGA硬件系统主要由三个部分组成：

1.XilinxXDMAIP：实现数据从CPU侧内存到FPGA的搬运；同时负责PCIe外设总线到FPGA片内AXI-Stream总线的转换；

2.异步FIFO：实现XDMAIP到Poseidon加速器间跨时钟域的数据传输；XDMA输出的总线时钟固定为250MHz，而Poseidon加速器IP的工作频率在100-200MHz，且驱动两部分硬件的时钟源不同；

3.Poseidon加速器：整个FPGA加速卡的核心部分，负责Poseidon哈希函数的计算加速;目前，系统中只实现了Poseidon哈希函数的加速器，还可以通过增加XDMA通道数以接入其他哈希算法的硬件加速单元；

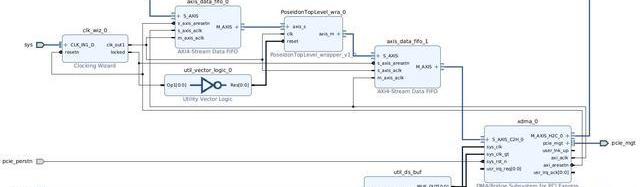

在上述系统架构设计的基础上，本次课题研究中实际搭建的FPGA硬件系统如下。和上图展示的硬件架构图相比，实际的FPGA硬件系统中增加了UtilityBuffer、UtilityVectorLogic和ClockWizard等模块来处理时钟和复位信号。

加速器IP设计

在上述FPGA硬件系统整体架构设计的基础上，本文的第四部分将介绍其中的核心模块Poseidon加速器IP的设计与实现细节。对于任意算法的硬件加速器，其设计与实现大体上都可以分成单元运算电路和整体硬件架构两部分。对于单元运算电路而言，诸如加法器、乘法器和模乘器等，其设计的主要目标是如何在更少的硬件开销下达到更佳的计算性能。在单元运算电路的基础上，硬件架构设计需要考虑的是如何提升每个运算单元的利用率，进而使加速器整体达到更高的数据吞吐率。本节将对Poseidon涉及的两种模运算，包括模加和模乘的具体电路实现以及加速器硬件架构的设计做详细地介绍。

4.1模加电路的设计

模运算是密码学中核心的数学概念，大部分密码学算法都是建立在模加和模乘的基础之上。相比普通算术运算，模运算最大的特点就是所有的操作数和运算结果都在有限域(FiniteField)内，即不超过模运算所指定的模数。不论是模加还是模乘，基本上所有模运算的实现都可以分成普通算术运算和取余两个步骤。对于模加，首先需要对两个操作数完成一次普通加法运算，然后再将加法结果缩减到模数所规定的范围内，具体的数学定义如下：

a⊕b=(a+b)modp

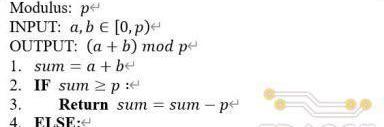

由于a和b都小于模数p，因此模加实现过程中取余的步骤通过减去模值p即可实现，具体的算法流程如下。

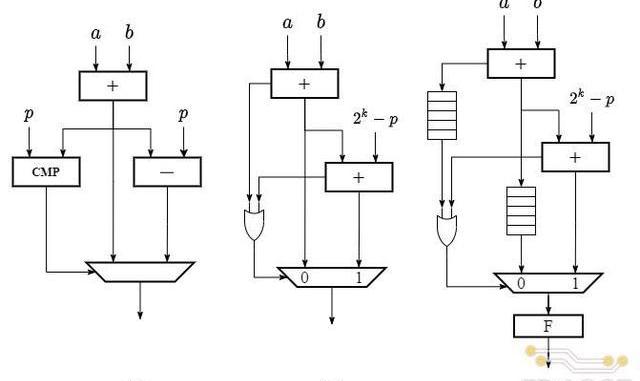

该算法对应硬件电路结构如下图(a)所示,具体数据通路为：输入操作数经过一个加法器后得到加法结果，将加法结果同时传递给减法器和比较器，分别得到减去模值和与模值比较的结果，将比较结果作为多路选择器的选通信号对加法器和减法器的输出进行仲裁后输出。

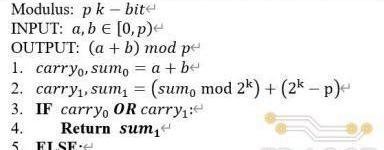

除了普通加法和减法操作相结合的方式外，还可以只通过两次普通加法实现同样的模加功能，具体的算法定义如下：

知名导演 Spike Lee：使用 NFT 资助电影将“为电影制作带来更多民主”:6月22日消息，知名导演Spike Lee在NFT NYC大会上发言表示，使用NFT资助电影将“为电影制作带来更多民主”。然而，Lee也承认NFT投资的风险性，称“无论你做什么，你都必须做研究。”此外，Lee还暗示将“很快”推出一个新的NFT项目。不过，当一位听众问到他是否会用NFT销售来资助自己的项目时，Lee回答道：“也许在未来，但不是现在。”斯派克·李（Spike Lee）是美国电影制作人、导演、编剧兼演员。2015年8月，他获得了第88届奥斯卡终身成就奖。2019年2月25日，又凭借《黑色党徒》获得第91届美国奥斯卡金像奖最佳改编剧本。（The Block）[2022/6/22 4:44:18]

其对应的硬件电路结构由两个加法器和一个多路选择器组成，如上图(b)所示，具体数据通路为：输入操作数经过第一个加法器，输出两数之和与进位；两数之和继续输入第二个加法器(2k?p)与相加后得到对应的和与进位；将两次加法的进位进行或运算后，作为多路选择器的选通信号对两次加法的和进行仲裁后输出。

上述两种模加的实现方式，均需要两个加/减法器，分别完成加法和取余的计算步骤，然后经过一个多路选择器仲裁后输出。而不同之处在于仲裁器选通信号的产生方式，第一种算法的选通信号需要通过一个比较器产生，而第二种算法只需要对两次加法的进位进行一次或运算。相比普通的位运算，比较器在电路实现上通常会消耗大量的硬件逻辑资源，同时产生长的组合逻辑路径延迟，对电路的时序性能产生不利的影响。尤其是对于Poseidon中255位的操作数，比较器带来的硬件和时序上的开销对整体模加电路的影响会更加显著。因此，TRIDENT中采用了第二种模加算法进行电路设计。

在具体的电路实现过程中，由于Poseidon操作数位宽为255比特，在代码中直接通过加法符号实现单周期加法器会对整体的时序产生较大的影响。为了提高电路的工作频率，我们将图(b)中两个255比特加法器进行了全流水线化，每个加法器进行五级流水线的分割，并在多路选择器的输出端添加一级寄存器，使得整体模加电路总共包含11级流水延迟。流水线化后的模加电路结构如上图(c)所示。

4.2模乘电路的设计

和模加电路类似，模乘的实现也可以分解成一次普通的乘法运算和取余两个步骤。这两个步骤分别对应模乘实现过程中的两个难点。

首先，从普通乘法的角度，Poseidon哈希函数的操作数的位宽为255Bit，而对于高位宽的乘法器电路，如果实现方式不当，通常会消耗大量的逻辑资源，同时对电路的时序性能造成很大的影响。在实际硬件代码编写中，一般不会直接通过乘号实现乘法电路，通常的做法是调用现成的乘法器IP，或者，基于各种优化算法和结构，如Booth编码和华莱士树结构等，在电路级层次自行设计乘法器。TRIDENT项目的实现方式为：将高位宽乘法分解成若干并行的小位宽乘法，小位宽乘法则可以通过XilinxFPGADSP模块中嵌入的28*16的乘法器实现。因此，整个255-Bit高位宽乘法器实现的关键在乘法的拆分算法上。

最简单的拆分方式是基于经典的级联算法实现，每次拆分将一个乘法器分解为四个并行的位宽减半的乘法器。对于256-Bit乘法器，经过四次递归的拆分，可通过256个16-Bit的乘法器实现。这种拆分方式虽然实现的电路结构简单规整，但拆分后乘法单元的数量仍然不够理想。TRIDENT中采用了Karatsuba-Ofman算法进行乘法器拆分，这种分解方式虽然在电路结构上相对复杂，并且需要引入额外的加法器，但每次分解只需要三个位宽减半的乘法器，对于256-Bit乘法，三次拆分后总共只需要81个16比特乘法器，大概是普通级联算法的三分之一。Karatusba-Ofman算法定义如下：

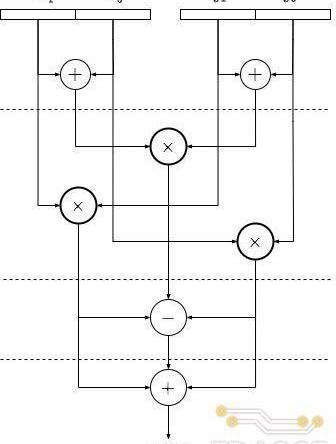

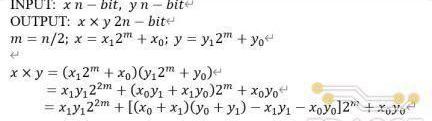

上述算法所对应的乘法器拆分结构如下图所示，每次拆分后乘法器位宽减半，但数量上增加两倍，同时需要引入额外的加/减法器。基于递归的思想，图中的三个乘法器还可以不断地进行拆分，直至位宽满足需求。TRIDENT项目中对255比特的乘法器进行了三次拆分，最终分解为27个并行的34-Bit乘法器。而34比特乘法器则通过调用Xilinx提供的乘法器IP实现，每个34比特的乘法器IP由4个DSP模块中乘法器组合而成，因此，一个255-Bit乘法器总共需要消耗108个DSPslices。

为了提升乘法器的工作频率，Poseidon加速器中对Karatsuba乘法器拆分架构进行了流水线处理，上图中的虚线代表一级寄存器，每进行一次拆分乘法器内增加3级流水，而最底层的Xilinx乘法器IP内共有5级流水。因此，255-bit的乘法器经过三级拆分后总共的流水线级数为14。

其次，从取余的角度，和模加中通过减/加法即可实现不同，模乘运算的取余通常需要在除法的基础上完成，而除法器需要复杂的电路结构同时会消耗大量逻辑资源，对于硬件实现不够友好。因此，大部分模乘电路的设计都采用了优化的取余方式，将除法转换成其他容易在硬件上实现的算术运算。TRIDENT项目中基于MontgomeryReduction算法实现模乘器电路。Montgomery算法的基本思想是通过数域转换的方式，将操作数和运算结果转换到Montgomery域内，在该数域内取余的除法操作可以简化成移位运算。具体的数域转换方式为:当模运算的模数为p时，输入操作数a和b所对应的Montgomery域内的取值为：

a′=a?Rmodp

b′=b?Rmodp

其中R需要满?R=2k>p;且R和p满?互质关系，即gcd(R,p)=1;在该数域内的乘法，即Montgomery乘法操作的定义如下：

c′=a′?b′modp

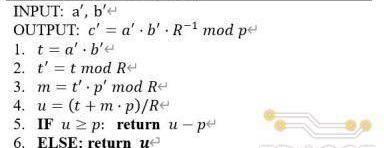

详细的算法实现流程如下：

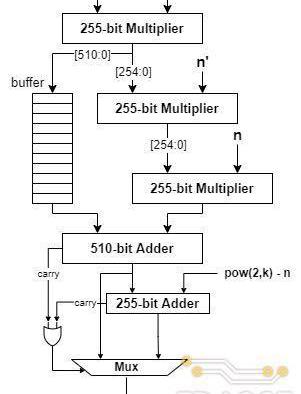

由R=2k可知，上述算法中2-4步的取余和除法操作均可以由移位代替，而在R和p固定的情况下步骤3中p′的值可以提前计算，?5-6步的取余操作可以通过?次加法或减法实现，因此，整个Montgomery模乘算法总共需要完成三次乘法和两次加法/减法。在具体的电路设计中，为了提?模乘器性能，TRIDENT采?了展开的设计思路，三次乘法运算分别由三个级联的乘法器完成，使得每个周期均可以输出?个乘法结果，同时基于流水线技术对长组合逻辑路径进行切割以使电路达到更高的工作频率，具体的电路实现结构如下图所示。

4.3加速器架构设计

在上述单元运算电路的基础上，实现高性能算法加速器的另一个关键在于设计一个高效的电路架构，即如何组织好每一个运算器，最大化每个单元的利用率。

由本文第二部分的介绍可知，TRIDENT所加速的FilecoinPoseidon哈希实例的输入为个有限域元素，每个元素的位宽为255比特。具体的计算流程由

RF次FullRound循环和RP次PartialRound循环组成。两种循环的计算流程基本相似，都依次包括AddRoundConstant、SBox和MDSMixing三个阶段，在这三个阶段分别完成常数模加、五次方模幂和向量—矩阵乘法，两者唯一的区别在于PartialRound在Sbox阶段只需要完成中间状态第一个元素的计算。FullRound和PartialRound每次循环/迭代的计算流程如下图(a)和(b)所示。如果将Poseidon哈希函数的所有循环都依次展开，可以将其看成是一条单向的数据流，在该数据流上不断地进行模加、模幂和矩阵运算。

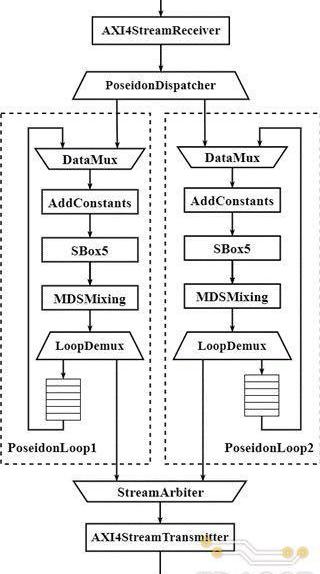

基于上述算法流程的定义，本次课题中实现的Poseidon加速器的具体硬件架构如下图所示。在Poseidon单次迭代的算法流程的基础上,加速器的实现针对具体的FPGA架构特点和硬件资源限制做了如下几点优化：

流水线处理:

为了提高加速器的工作频率，对Poseidon加速器的数据通路进行了流水线化的处理。数据通路主要由模乘和模加单元组成，而每个模运算单元的组合逻辑路径都进行了充分的切割，其中模加运算包含了11级流水，而Montgomery模乘器分割成了43级流水，整个计算通路总共由两百级左右的流水组成。

串行数据处理：

上文提到Poseidon哈希函数中间状态包含个有限域元素，每个元素的位宽为255比特。在算法流程图中，中间状态的所有元素并行地完成每个阶段的运算。但在Poseidon硬件加速器的实现中，中间状态的每个元素串行通过每个硬件计算单元，即一个周期只完成一个有限域元素的计算。而采用串行数据处理方式的主要原因包括：

1.硬件资源的限制：对于Poseidon的MDSMixing阶段，如果并行地完成中间状态向量和常数矩阵的相乘的运算，则需要同时实现个模乘器，其硬件资源的开销远远超过FPGA板卡的限制。

2.输入数据的形式：Poseidon加速器由XDMAIP提供输入数据，而XDMA输出总线位宽为255比特，即每个周期最多只能完成一个有限域元素的传输。

3.运算单元利用率：Poseidon中间状态向量的大小有四种取值，加速器需要兼容不同的大小的中间状态，而在这种情况下，串行数据处理的方式能够最大化每个计算单元的利用率。

折叠的设计思路：

Poseidon哈希算法总共由(RP+RF)次迭代组成，对于FilecoinPoseidon实例，根据中间状态向量大小的不同，总共需要63-65次循环。由于硬件资源的限制，设计中不可能将所有循环都在硬件上展开。因此需要基于折叠的思路，即时分复用的方式，在有限的循环单元上完成Poseidon哈希算法的所有迭代。但同时折叠的实现方式会导致计算性能的下降。因此，如何平衡折叠和展开，从而在有限的硬件资源下达到最好的加速性能，是整个硬件设计的难点之一。TRIDENT中设计的硬件加速器总共实现了两个并行的Poseidon迭代单元PoseidonLoop，每个PoseidonLoop都可以完成一次PartialRound或FullRound的计算，而整个PoseidonLoop的数据通路呈环状结构，输入数据在环中不断的流动，直至所有迭代完成后输出。

基于上述架构设计，整个Poseidon加速器的工作流程主要可以分成三个阶段：

1.输入阶段:AXIStreamReceiver模块接收XDMAIP以AXI-Stream总线协议传送来的输入数据，并将其转换成加速器内部的数据传输格式。PoseidonDispatcher负责将AXIStreamReceiver输出的数据分发到两个迭代单元中。

2.计算阶段：输入数据在两个PoseidonLoop的环形数据通路中不断流动，直至所有循环完成后输出；

3.输出阶段：StreamArbiter对两个迭代模块PoseidonLoop的输出进行仲裁后传递给AXIStreamTransmitter模块，而AXIStreamTransmitter模块负责将内部数据传输格式转换成AXI4-Stream总线形式输出。

性能测试

在上文中介绍的FPGA硬件系统和其中Poseidon加速器IP的基础上，我们通过Vivado集成开发环境将其实现在了VariumC1100FPGA加速卡上，该板卡搭载了XilinxVirtexUltraScale+系列的FPGA芯片，具体芯片型号为具体型号为XCU55N-FSVH2892-2L-E。整个硬件系统实现(Implementation)后的报告以及计算性能的测试结果如下：

5.1VivadoImplementation报告

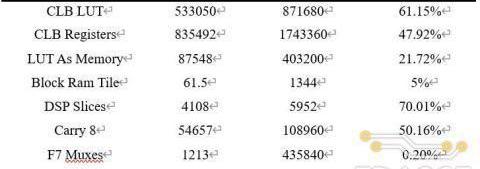

整体硬件加速系统综合实现后逻辑资源消耗情况如下表所示：

各项FPGA资源中DSPSlices(70.01%)和LUT(61.15%)的消耗最多,主要用于255-BitMontgomery模乘电路的实现上。这两项资源的不足也限制了在加速器中配置更多模乘器来提升计算并行度和整体的加速性能。

在时序上，实现(Implementation)后Poseidon加速器刚好能够满足100MHz工作频率的要求。关键路径上，建立(setup)时间的余量为0.069ns，保持(hold)时间的余量为0.01ns。

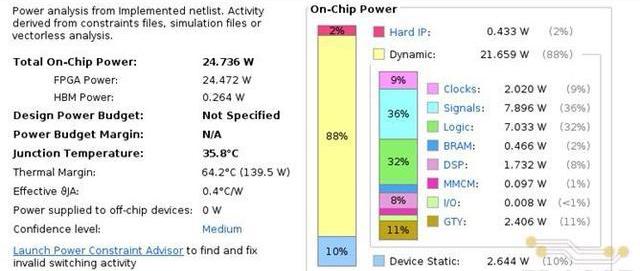

除了资源和时序外，FPGA实现后的功耗信息如下图所示。由下图可见，在运行我们设计的加速器硬件时，FPGA芯片的整体功耗在24.7W左右。而我们在性能测试中使用的RTX3070GPU加速卡的运行功耗在120W左右。

5.2计算性能测试

TRIDENT项目中设计了两种方式测试Poseidon加速器的计算性能：

1.C语言程序测试结果：在Xilinx提供的XDMA驱动的基础上使用C语言编写简单的性能测试程序。该测试程序向FPGA加速器写入一定数量的输入数据，并记录加速器完成所有数据哈希运算所需要的时间。基于该测试程序，我们分别测试了Poseidon加速器在三种长度输入数据下的性能表现。当输入数据的大小为arity2,即中间状态向量元素个数时，加速器在0.877秒内完成了850000次的哈希运算，数据吞吐率可达到29.1651MB/s,即每秒大约能够完成1M次哈希运算

2.Lotus-Bench测试结果：Lotus中提供了计算机硬件在Filecoin计算负载下性能表现的基准测试程序Lotus-Bench；与自己实现的C语言测试程序相比，Lotus-Bench的测试更加接近实际的工作负载，能够得到更加准确的测试结果。在Lotus-Bench的基础上，我们分别测试了CPU,GPU和FPGA在preCommit阶段(该阶段主要完成Poseidon哈希函数的计算)处理512MB数据所需要的时间。FPGA在Lotus-Bench测试下的算力可达到15.65MB/s，大约是AMDRyzen5900XCPU实现的2倍，但和RTX3070GPU的加速性能相比仍有很大的提升空间.

总结

TRIDENT项目旨在为Filecoin分布式存储系统中涉及的Poseidon哈希计算实例提供一套完整的FPGA加速方案。硬件上，我们基于XilinxVariumC1100FPGA板卡搭建了一个完整的加速系统，该系统主要由XDMA、FIFO以及Poseidon加速器IP三部分组成，并通过PCIe接口与服务器主机进行数据传输。软件上，我们为Filecoin的具体软件实现Lotus提供了访问底层FPGA加速器的接口，并通过Lotus-Bench对加速器的计算性能进行测试和比较。

整个硬件加速系统的核心模块—Poseidon加速器IP的设计主要可以分成单元运算电路和整体架构两个部分。其中单元运算电路包括255-Bit的模乘和模加，对于模加器，TRIDENT中采用基于加法的取余方式避免了多余的比较器电路开销。对于255-Bit模乘电路，我们基于Karatsuba-Offman算法将高位宽的乘法分解成若干并行的小乘法器实现，同时采用MontgomeryReduction算法将取余过程中复杂的除法运算转换成乘法实现。在加速器架构的设计上，我们针对具体的FPGA硬件资源限制，基于流水线和折叠技术设计了一个串行的Poseidon计算架构。性能表现上，目前FPGA加速器电路能够工作在100MHz并为Filecoin提供两倍于AMDRyzen5900X处理器的加速性能。但和RTX3070GPU相比还存在2~3倍的差距，仍然有较大的提升空间。

TRIDENT项目后续的主要目标仍然是继续优化加速器的计算性能。根据已有的开发经验，我们认为整个加速系统未来的性能优化可以主要分成三个部分：

1提高电路的工作频率，包括优化电路设计中高扇出的信号以及长的组合逻辑路径；

2实现性能-面积比更高的模乘单元：模乘是Poseidon哈希函数中最主要的运算，同时对硬件资源的需求量也是最大的。如果在保持性能不变的情况下，减少模乘电路的硬件消耗，从而在FPGA设计中加入更多的模乘单元，可以进一步提高计算的并行度。

3优化加速器架构：由于需要适配FilecoinPoseidon计算实例中不同大小的输入数据，目前在输入较小的情况下加速器中存在一些冗余的运算单元。通过进一步优化加速器的整体架构，使得在不同长度的输入数据下，所有运算单元都能得到更好的利用，能够进一步提升整体的加速性能。
